Bur: etapp 1 klar

Buren blev klar i helgen. Under ett litet nätt meckpass på 32h, spritt över totalt 49h dygn, svetsades samtliga skarvar. Buren kompletterades även med strävor mot torpeden, samt nedre strävor i dörröppningar.

Eftersom bursvetsar är lite kritiska svetsar (de får ju inte slipas och knappast spacklas heller…) kombinerat med min fåfänga, letades det reda på en TIG-svets för att få någorlunda snygga svetsar. Jag är inte på något sätt utbildad svetsare eller konstnär vad gäller svetsning, men TIGen ger i alla fall lite diskretare svetsar än MIGen. Dessutom tycker jag det är enklare att hålla koll på genombränning när inte tillsatsmaterialet skjuts på per automatik (MIGsvets…).

Nedan; Insidan av en låda. 3mm Domex 355-plåt och M10 svetsmuttrar. 32h-garagerace, vilket logiskt sett kräver längre uthållighet än Le Mans 24h (som faktiskt bara är 24h!), kräver snabb energi i form av socker då depåstoppen försöks hållas till ett minimum…

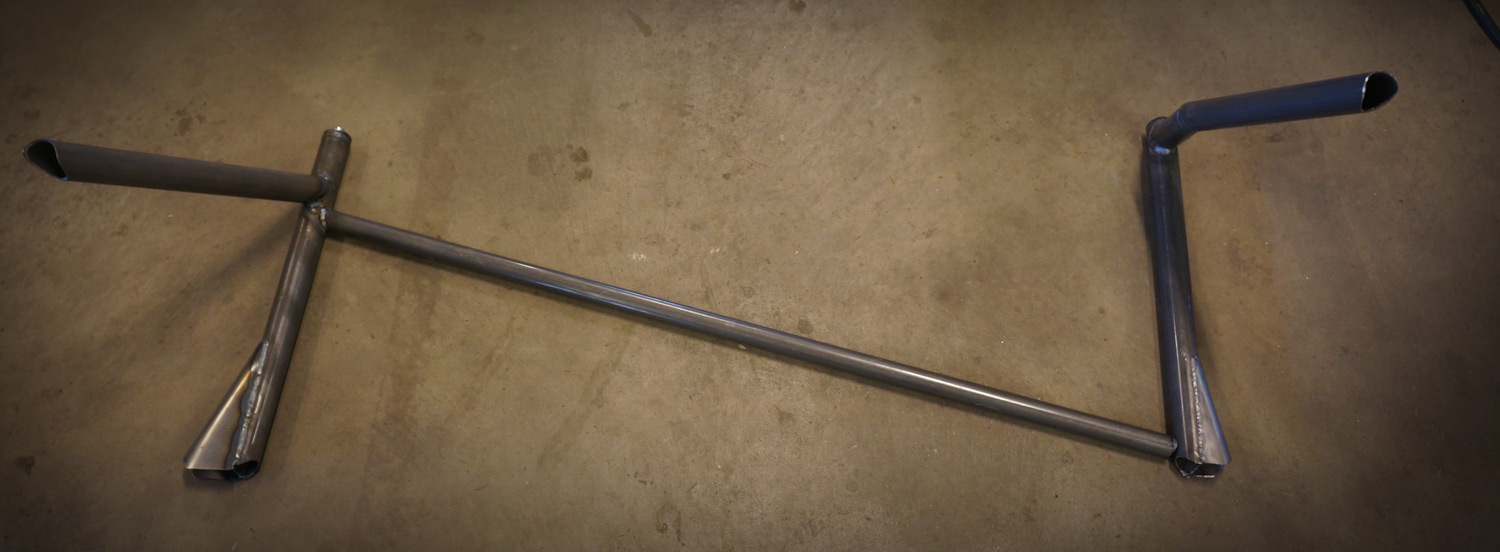

Ovan; För att komma åt och svetsa de främre rören, fick de byggas utanför karossen först. Drog en sträva på diagonalen också för att öka p vridstyvheten något. Egentligen skulle det bli ett X, men någon ingenjör på GM hade placerat rattstångsfästet i vägen.

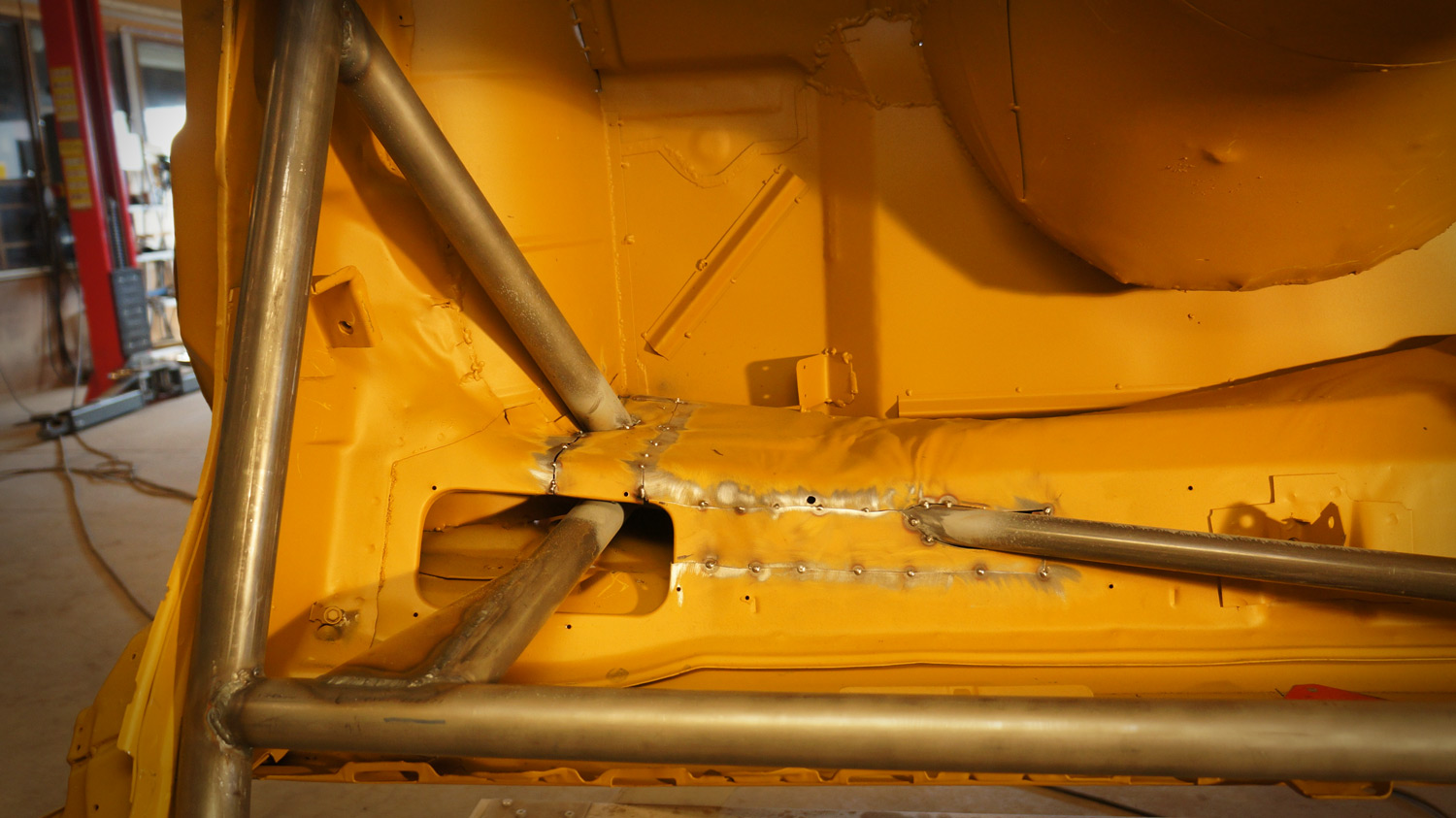

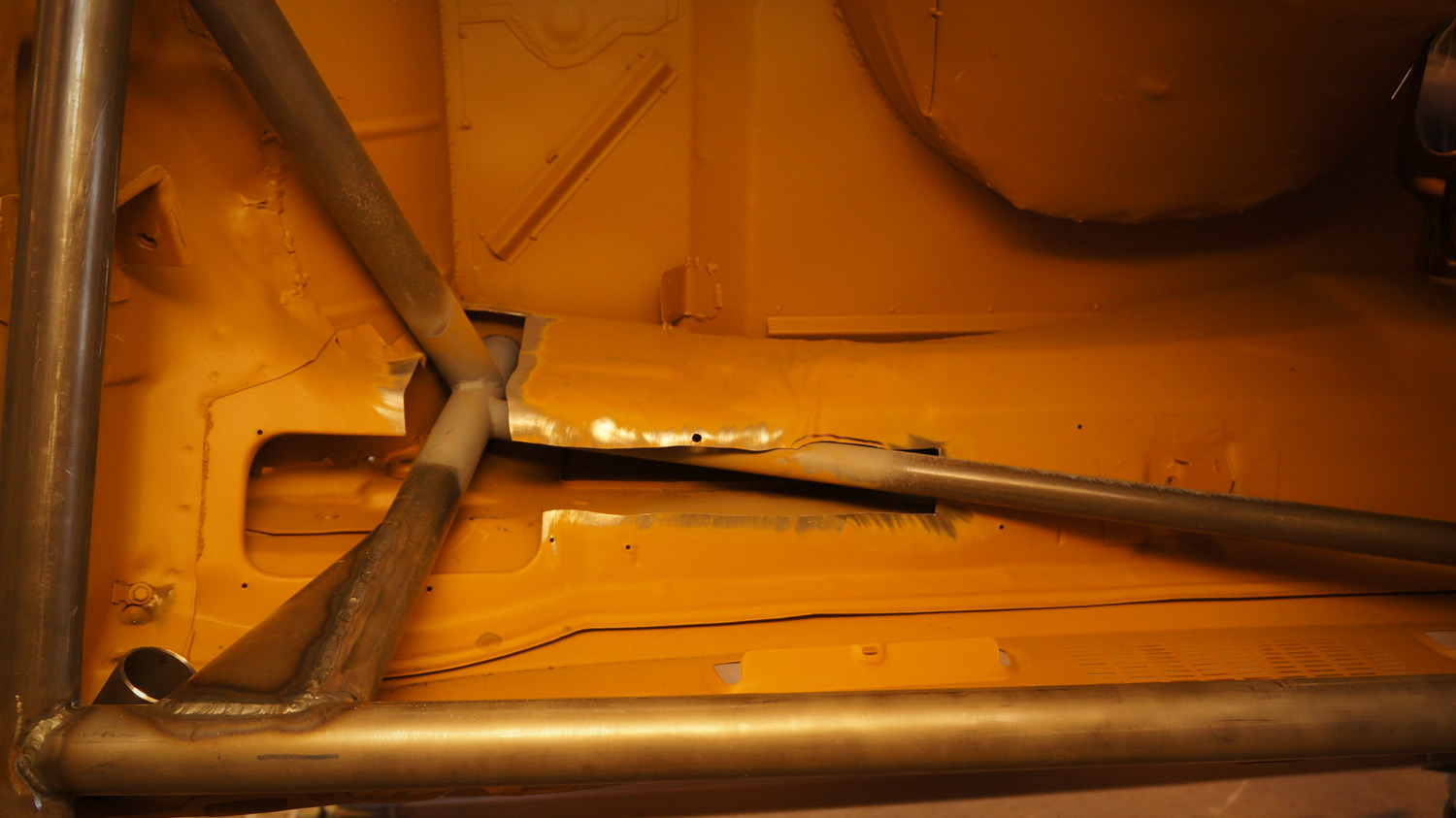

Nedan; Kapen fick plockas fram för att det över huvud taget skulle vara möjligt att installera de främre strävorna. Efter lite varsam kapning och tillbakamontering av plåten så ser det ju nästan fabriksgjort ut.

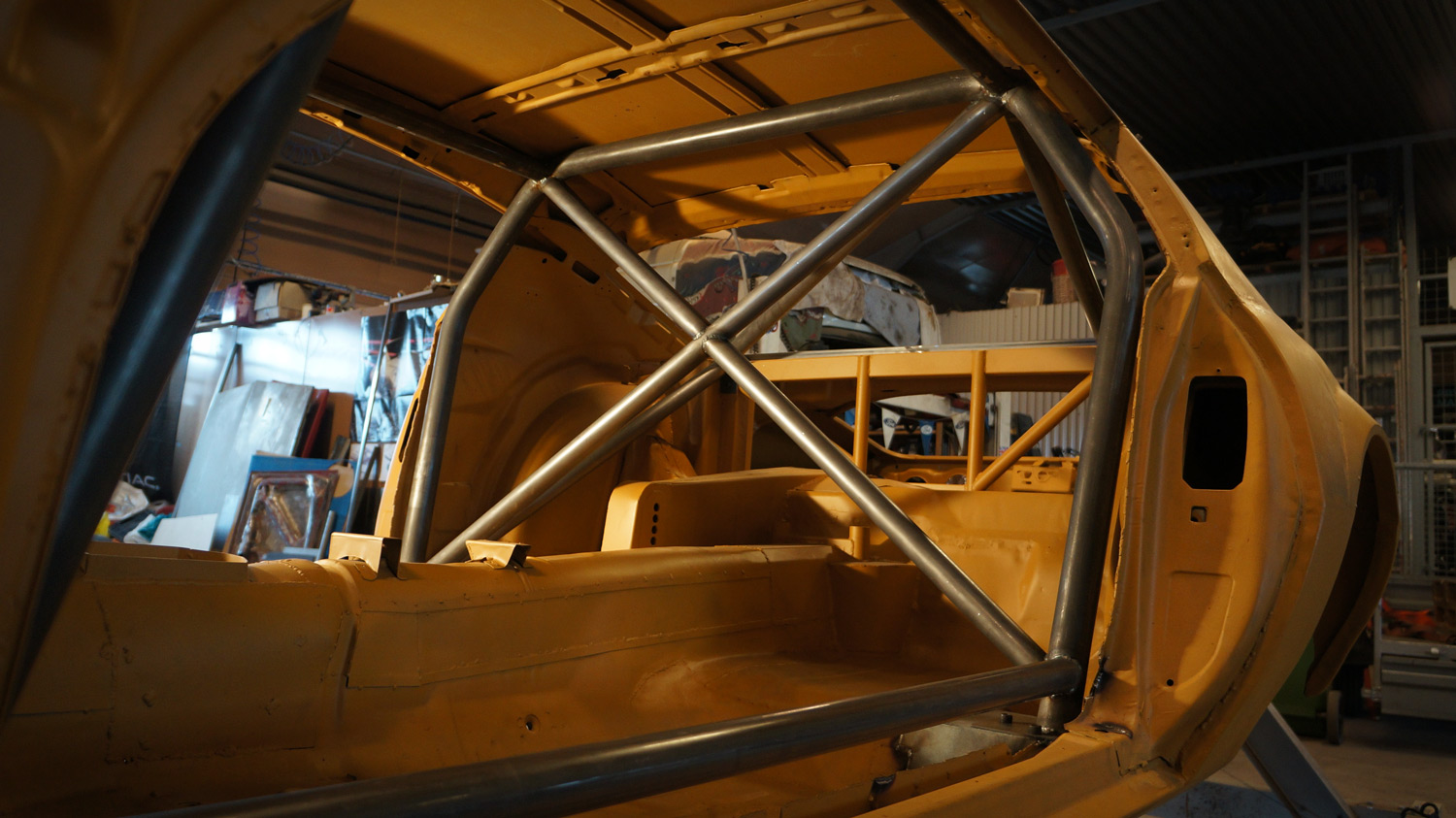

Ovan; Det är tänkt att buren skall lackas sidenmatt svart för att den skall smälta in så bra som möjligt. Även om det är funktion före form, så går det inte och låta bli att njuta lite av snyggfaktorn att ha en, till utseendet, seriös bur i bilen. Men det går såklart inte att erkänna, utan det är enbart för funktionen.

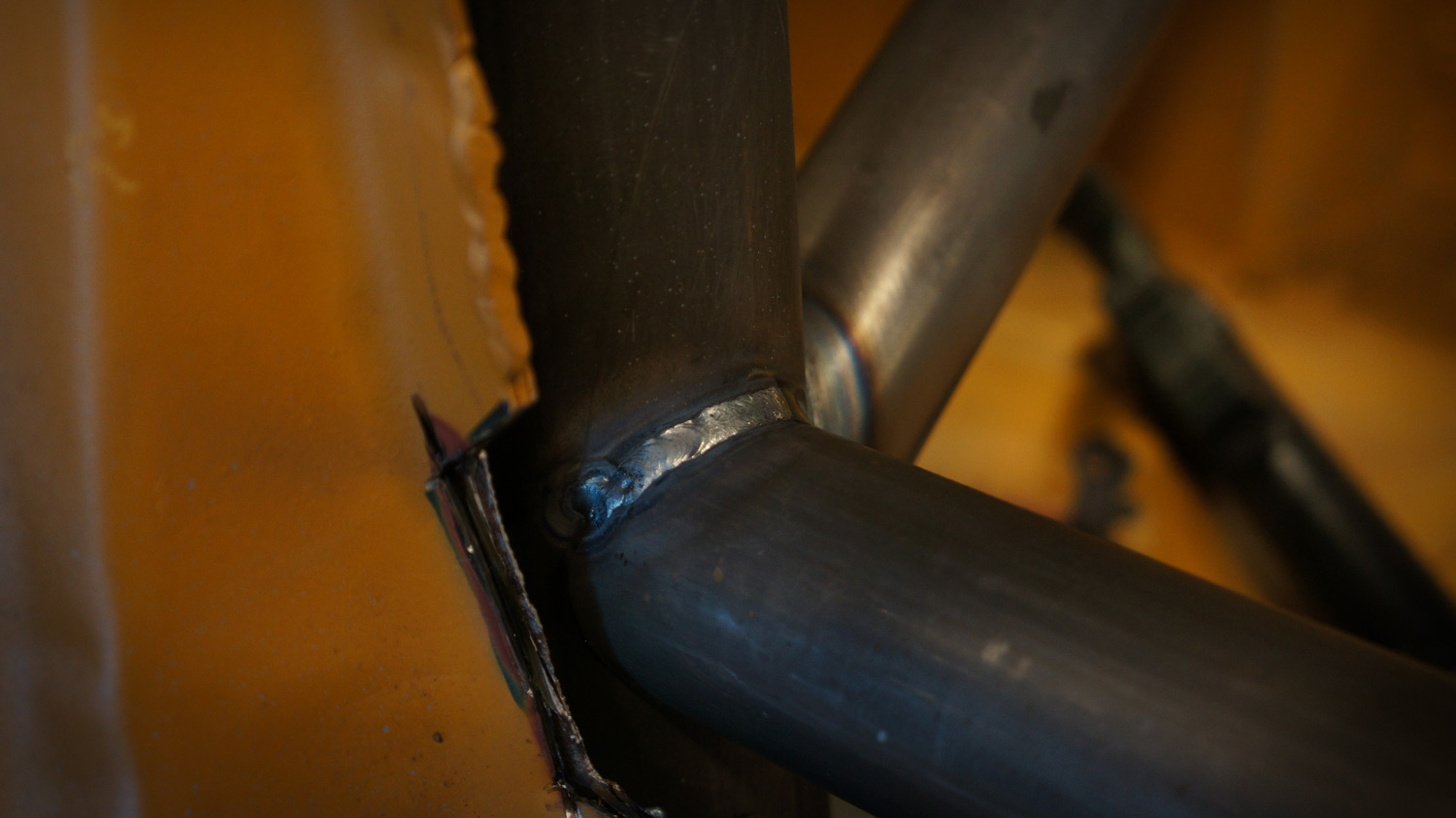

Nedan; TIG-svetsen var på bra humör av att döma på svetsfogarna.


Ovan; A-stolpssträvorna svetsades inte fast i huvudbågen förrän allt annat var svetsat. Men eftersom delarna ändå inte gick att plocka ut från karossen, var det ganska pilligt att komma åt överallt. Här är ett typiskt exempel på hur arbetet gick till väga.

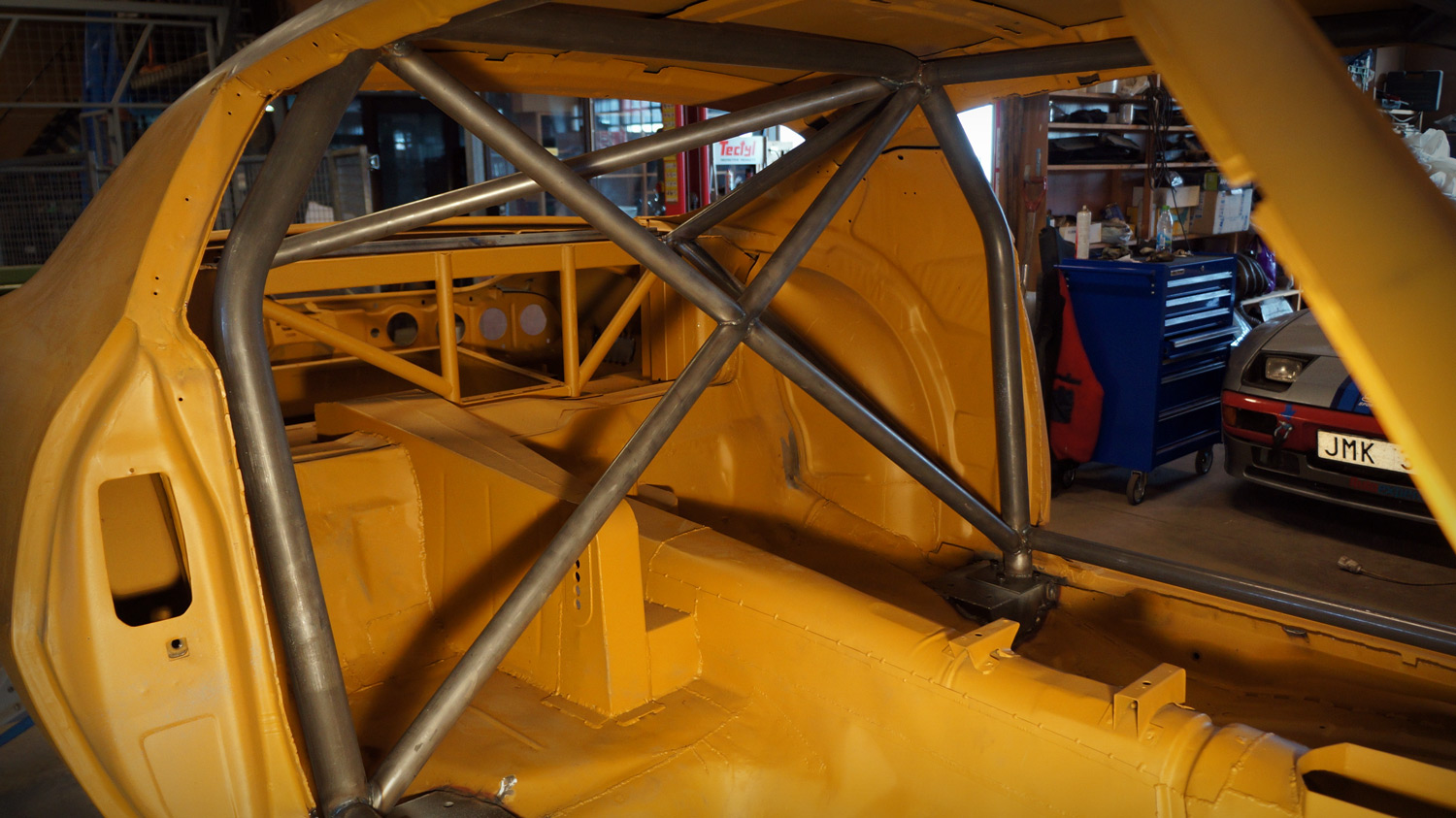

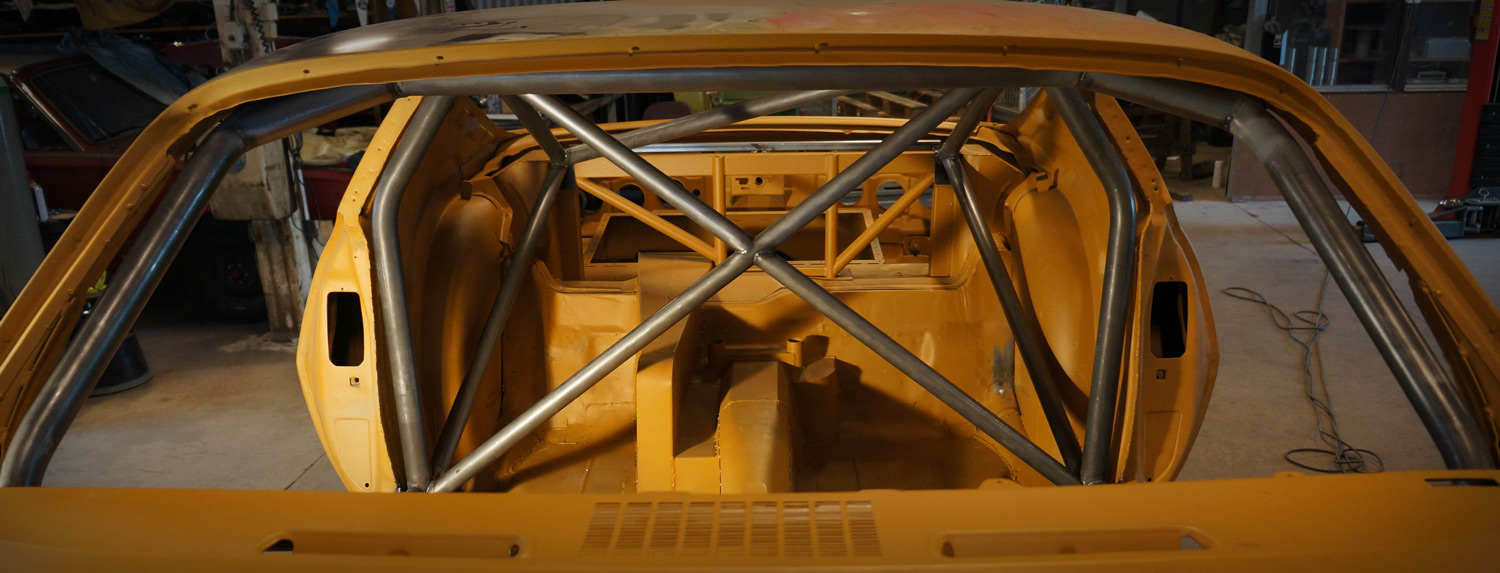

Nedan; Men så blev ju resultatet så bra till slut! Kommer kännas bra med bur i bilen. 70-talskarosser har som sagt vissa likheter med våta disktrasor vad gäller krockskydd och vridstyvhet…
Att dra buren tight mot karossen, som är gjort på bilderna, har sina fördelar men även sina nackdelar. Fördelarna är rent säkerhetsmässigt – karossen behöver knappt deformeras innan buren börjar ta upp krockenergin. Nackdelen är dock att inga av originalpanelerna passar längre – ska det inte vara naken plåt behöver det tillverkas hemmagjorda paneler istället. Något som togs med i beräkningarna när buren tillverkades, men det kanske är först efteråt som arbetsinsatsen kan förstås till 100%. Jaja, inredning är lågprioriterat i dagsläget…

Nedan; Blått är det som saknas på buren just nu. För att dra strävor i dörrarna, hjälmkrossarstag och bältessträvor behöver stolar installeras först. De bakre rören går från bältessträvorna och till främre infästningen för diffklumpen. Egentligen inte godkänt enligt SBFs tekniska regler, så vi får se om de blir verklighet.
