Avgassystem efter bakaxeln, pt.4

Det visade sig ganska snabbt att största jobbet hade sparats till sist. Att montera slutrören symmetriskt i tre punkter (längsled, höjdled & sidled) och två translationer (Vinkel sett från sidan och bakifrån) visade sig vara extremt tidsödande. Första var såklart inga problem, men att sätta den andra visade sig vara extremt pyssligt.


Ovan; Den omålade plåten som smiter runt utblåsen är temporär. När det är dags för karossjobb får utformningen på den ses över, men tills vidare får man en någorlunda känsla för hur det kommer bli i slutänden.

Nåväl, nu sitter de där i alla fall. Specen ser ut så här nu: Headers ombyggda till 4-2-1 som sen mynnar ut i plattovala 2,75″ rör med H-pipa bakom växellådan. Flowmasterdämpare under baksätet och därefter 2,5″ rör över bakaxeln fram till de sista 2,5″ Magnaflowdämparna.

Motorn är inte färdigmappad, men ljudet är inte riktigt det där raspiga metalliska ljudet som jag hoppades på – det kan visserligen ha och göra med att trimgraden fortfarande inte är extrem också. Dock är resonanserna inuti kupén borta och trots att bilen saknar rutor och dörrar kan man numera sitta i den utan att det påminner om att sitta inuti baskaggen när Metallica har spelning. Det här med 95dB är ju lite tråkigt, och det är inte ens säkert att systemet klarar att dämpa så mycket. Konstruktionsmässigt blev det här systemet riktigt riktigt bra så det lär leva vidare men ljuddämparna kanske kommer bytas. Långsiktigt får det nog tillkomma någon form av bypass på dämparna för att kunna få lite mer och göttigare ljud när man fiser omkring på gatan.


Ovan; Rakt bakifrån ser det fortfarande lite lustigt ut, men med slutgiltig sandplåt och lite diskret aero så blir det nog bättre. Perspektivet från kameran luras – dämparna ligger i linje med kanten på bakljusen

Nedan; Och såklart måste det ju med ett litet filmklipp också. Ca 3500 rpm som mest, så ingen tokvarvning än. Oljetryck är stabilt så nu är det bara mappning kvar innan man kan testa lite högre varvtal.

Avgassystem efter bakaxeln, pt.3

Generellt är ljuddämpare förbrukningsvara och något man behöver prova sig fram för att få rätt ljud och ljudvolym. Pga ett gäng lobbyister här i Sverige så är det numera 95dB på motorbanor, vid full gas, som gäller. Trist. Det är tveksamt om denna bil klarar det, ens med två ljuddämpare på varje rör. Gissningsvis behövs ännu större dämpare, men kravet på att inget får hänga ner under bilen gör att det i dagsläget får bli lite kompromiss.

Golvet modifierades för att få plats med dämpare, då det inte gick att undvika nedhäng över huvud taget tidigare. På den tiden det gjordes saknades bullerrestriktioner och med facit i hand skulle ännu mer plats prioriterats för att kunna få ner ljudnivån. Ursprunglig layout var egentligen planerad att hysa dubbla bränsletankar där baksätet fanns och att ljuddämparna skulle hamnat längst bak, bakom bakaxeln. Dock var det lite ansträngt att stanna kvar som ombyggt fordon om det skulle gjorts, så det fick strykas.


Ovan; Planen med utseendet har alltid varit ‘OEM intention’ dvs något som GM kanske, i en parallell verklighet, hade kunnat spotta ur sig från fabrik kombinerat med lite framtida [diskret] aero. Några avsteg får man ju såklart göra, och bland annat grosse Auspuffs måste ju finnas på en sån här kärra. Generellt förekommer det sällan något annat än två rör på jänkare, men fyra pipor är väl lite lagom flirt till lite mer exotiska tillverkare. När man packar upp 2×3″ rör, känns det plötsligt väldigt stort.


Ovan; Förarsidan var först ut. Extra trångt pga infästningen till panhardstaget, så denna sida fick agera benchmark för hur systemet skulle dras och utstick på dämparen. Blev bra, om än tight vid infästningen av panhardstaget.

Nedan; Samma sak gällde på förarsidan. Utmaningen här var att bränsletanken sitter förskjuten åt höger för att sprida vikten något jämnare när föraren sitter i bilen. Samt att få det symmetriskt. J ä v l a r vilket jobb det var när det skall vara symmetriskt i tre dimensioner (Lutning både sid- och längsledes på dämparen samt utstick). Aldrig mer behöva bygga symmetriska installationer…

Nedan; Upphängning. Ont om plats var det ganska gott om, så fick vara lite kreativ här. Upphängningsgummit sitter skyddat bakom karossplåten och syns inte när bilen står på marken. En M12 skruv fick sätta livet till som rostfri pinne att svetsa på dämparen (punktad på bilden)

Eftersom avgassystemet byggts klart nattetid, så var det lite svårt att få bra bilder på slutresultatet. Översiktsbilder får komma nästa vecka istället.

Avgassystem efter bakaxeln, pt.2

Med en enkel kapfixtur var det sen enkelt att utgå från 180º-böjar istället för att lappa och laga med 45/90-böjar. Raka fina snitt och förhoppningsvis bra flöde.

Efter förvånansvärt få kapningar, fanns det ett par rörstumpar framme. Dessa var från början tänka att sitta ihop med slutljuddämparna (för att inte använda kopplingar och på så sätt hålla vikten nere). Dock blev utformingen så komplex att de precis går att pressain mellan golv och bakaxel, så dämparna fick hamna som lösa delar. Lika bra det, eftersom de är rostfria och systemet är vanligt svartstål.


Ovan; Lite knixigt när det plötsligt sitter diff och drivaxlar i karossen istället för en stel bakaxel. För att inte steka damaskerna allt för tidigt, drogs röret så långt ut mot ramen och så tight mot underredet som möjligt.


Ovan; Ett ovanligt foto på en nyfödd avgassnok utanför sin naturliga miljö, precis innan den kryper upp under bilen och sätter sig till rätta ovanför bakaxeln. Där lever den sen hela sitt liv, skyddat från fukt och solljus. Det finns flera olika arter, men de vanligast förekommande är mellan 2″ och 3.5″ tjocka. Vissa lever i par, andra hela livet ensamma. Några enstaka 4″ har hittats på vissa värddjur, men då har de oftast påträffats utan partner.
Avgassnoken livnär sig på kolväten och kan klara sig i flera år på bara några minuters intag av dessa ämnen. På senare tid har det visat sig att stammen av avgassnokar kan vara hotad, i samband med generationsskiftet på dess värddjur – förbränningsmotorn. Därför är det viktigt att vi människor aktivt försöker bevara en naturlig miljö för detta ljusskygga djur.


Ovan; När allt var provpassat och punktat återstod helsvetsning. Halvakrobatisk övning i detta fallet.
Laserskurna flänsar istället för V-bandsklämmor (eftersom de sistnända väger mer). Tack för hjälpen, Henrik!

Nedan; Färdiga! Första sidan tog alla kvällar en vecka. Andra sidan tog en kväll innan den var klar. Båda är faktiskt symmetriska så när som på någon millimeter här och där samt sista kröken (förgrunden) där infästningen av panhardstaget i karossen krävde lite tightare radie på förarsidan. Bara kvar att fixa de sista ljuddämparna då… Det är inte gott om plats för att plocka in och ut dessa rör. Flertalet nya repor finns på underredet efter denna övning…

Avgassystem efter bakaxeln, pt.1

Eftersom det mer och mer närmar sig riktig provkörning behövde sista stumpen på avgasystemet också tillverkas. Med ny bakvagn, diverse förstärkningar och en del annat på plats var det inte helt enkelt att få till en bra dragning av det. Som vanligt lägger man också för mycket tid på detaljerna så finishnivån blir mycket högre än först planerat. Det är trots allt bara ett avgassystem som sitter in under bilen och som ingen kommer lägga någon större tanke vid.


Ovan; Tills nu har avgaserna vrålat ut precis innan bakaxeln. Förutom ett lite halvkladdigt underrede på grund av alldeles för fet tomgång har det inneburit helt vansinniga resonanser inne i kupén. Inför stundande mappning är det kanske mindre bra om det skulle spruta eld ur piporna någon gång…


Ovan; Insikten om att försöka få till bra vinklar kom ganska snabbt, varför en väldigt simpel kapfixtur gjordes. Rörkröken mallades av på en plywoodskiva och i centrum sattes en skruv med snöre. En enkel vinkellikare byggdes för att lätt hitta en lämplig vinkel när man ligger under bilen. (denna visade sig vara guld värd!). Med rätt vinkel, kunde den sen läggas på plywoodskivan och tråden läggas parallellt för att linjera mot centrum. Därefter drogs ett litet streck på skivan…

Nedan: …Så att ritmallen kunde ställas mot röret (ja, det blev en annan bild här än den tidigare operationen. Använd fantasin…). Notera vinkelhaken för att vara säker på att mallen stod vertikalt från bordet.

Nedan; På detta sätt visade det sig även vara enkelt att bygga ett par krökar med betydligt tightare radie för att enkelt kunna komma runt bakaxeln. På bilderna ovan kan man se hur det gick till att ta fram dessa.
Kommentar; Det finns snäva radier att köpa, bla på mekonomen. Tyvärr hade de stängt kl 00:35 en onsdagkväll, och jag var för ivrig för att sitta och vänta på att de skulle öppna…

Att-göra-listan

Inte helt oväntat, så visar sig en liten att-göra-lista nu när projektet plötsligt rört sig från pallbockarna och ut på gatan. Förvånansvärt kort än så länge, men å andra sidan har bilen inte rullat mer än 300 meter ungefär.

Det brukar vara poppis med att-göra-listor på projektbilar. Det är lite svårt att leverera en komplett lista på ett sånt här stort projekt – den blir gissningsvis några tusen rader lång. Men nedan finns de punkterna som krävs för att projektet skall kunna klassas som rullande chassi, dvs så fort dessa är uppfyllda blir det lite mer seriös provkörning och därefter bromsbänk.

  • Spjällhuset stänger inte tillräckligt mycket – tomgången blir väldigt hög. Verkar som att jänkarna slarvat när de tillverkat länkaget.
  • Oljetrycket verkar stanna kring ca 3 bar – Regulatorn behöver justeras upp något eller så behöver det laboreras med regulatorfjädern som tidigare strulade en del.
  • Ena (nya) huvudbromscylindern verkar läcka – va fan, Wilwood…  [Rättelse: TVÅ cylindrar verkar läcka – koppling och ena till bromsen. Båda flång nya från Wilwood som sagt. Va fan räcker inte till, utan det får bli ett; För helvete, Wilwood!!]
  • Måste måste måste ha bakre delen på avgassystemet – resonanserna gör att det dånar inne i kupen så att man knappt orkar tänka, och så luktar det bensin…
  • Kopplingen trampar inte ur helt vilket gör det högst spännande att försöka få i växlarna – Slav- och huvudcylinderdiameter skall vara matchade, så det måste vara något annat.
  • Hårdare fjädrar fram och bak behövs. Nu togs det vad som fanns hemma på hyllan, och kulspetspennefjädrar hade gjort ett bättre jobb. För rätt fjädrar behöver såklart vikten tas och sen behövs lite räknande för att hamna på någorlunda rätt planhalva.
  • Elservot orkar inte när bilen står still. 1km/h räcker för att det skall orka med. För närvarande är det 100mm styrarmar, 25mm scrub och 285 breda däck. Ska testa 120mm styrarmar istället. Då försvinner den härliga känslan av 2 rattvarv mellan fulla utslag, och det blir istället 2,5 rattvarv ungefär. Det är knappast onormalt mycket. Det kan ha och göra med att generatorn inte laddar som den skall och att det därmed blir spänningsfall när man vrider på ratten.
  • Generatorn laddar inte som den ska. Något är knas med den helt enkelt. Modellen är ganska känslig, så den interna laddregulatorn kan ha fått sig en törn vid byggnation av elsystemet.
  • Fästa upp diverse rör under bilen med gummiklammer. Just nu är där mycket buntband…
  • Droppar lite olja/fett från skarven till en av damaskerna till drivaxlarna och någonstans läcker det lite kylvätska då det var en liten pöl på golvet efter att bilen ställts tillbaka i garaget. I övrigt verkar alla vätskefyllda system vara täta. Drivaxelläckaget får vara tills nya sviktstålsaxlar är hemkomna.

Tändkablar

Motorn har delvis varit nedplockad sedan den demonterades ur bilen 2010. Med tanke på en kommande uppstart blir det alltså att sätta ihop den igen. I samband med detta blir det lite översyn på vissa punkter. Ingen trimning, dock översyn med lite förebyggande underhåll på sånt som konstruerades för tio år sedan och kanske inte riktig följer samma standard/finish som de prylarna som tillverkas idag.

A_DSC8194A_DSC8196

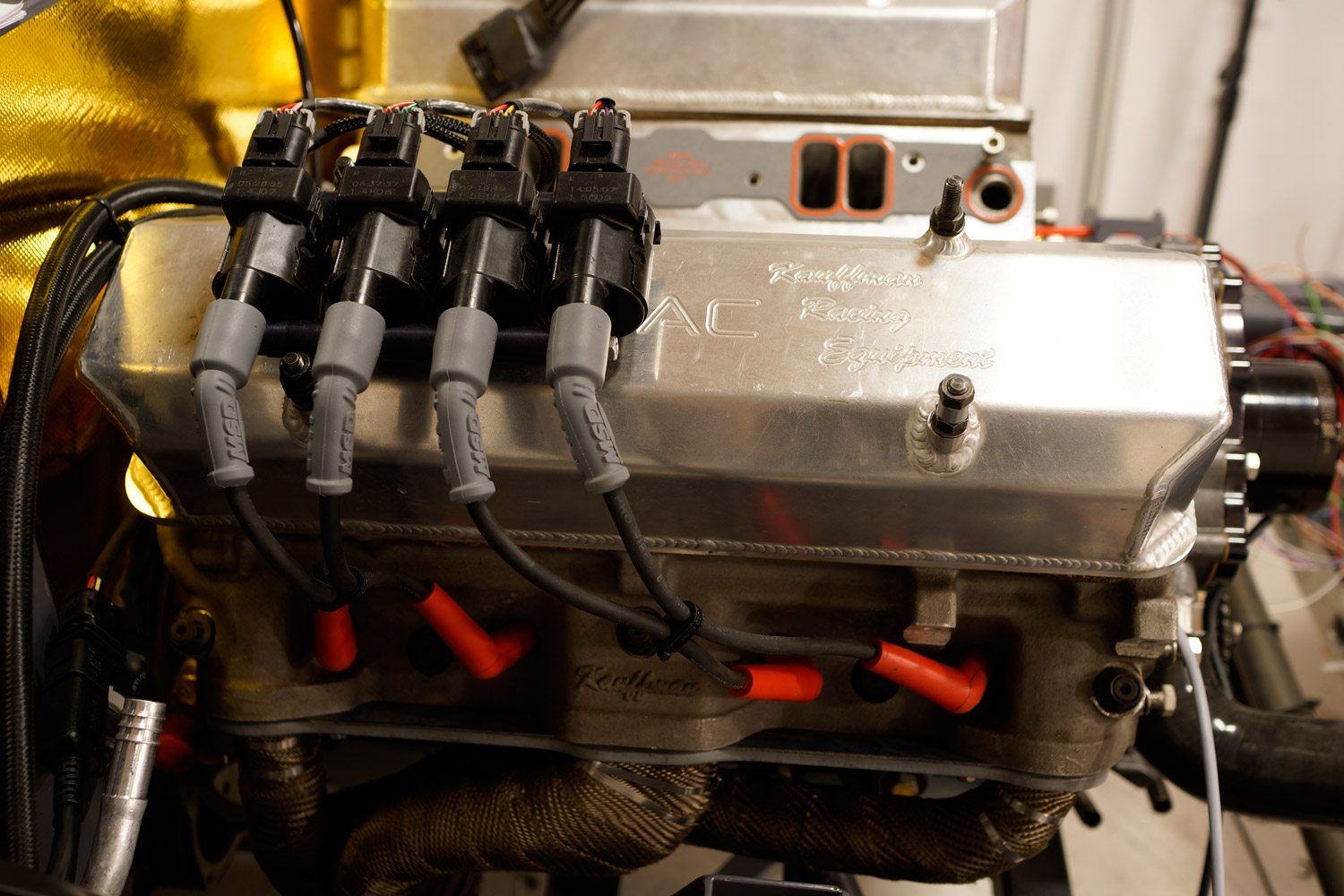

Ovan; Tändkablar klara. Fanns såklart inte tändkablar till Pontiacmotorer med LS2-tändspolar på standardhyllan, så lösa ändar köptes och sen krimpades kablarna ihop. Därefter kontrollmättes resistansen för att kontrollera att de fungerar som de ska. Fördelen är att man får korrekt längd på alla kablarna och slipper sladdriga installationer.

Nedan; Flänsar rengjorda och fina packningar utlagda. Insuget har inte varit monterat på sju år, men nu ska det på!
Nya bränsleslangar i PTFE-slang och kevlarhölje istället för gummislang. Lätt och inget som torkar med tiden. Hela bränslesystemet är fritt från gummislang, vilket känns bra.
A_DSC8195

A_DSC8187A_DSC8188

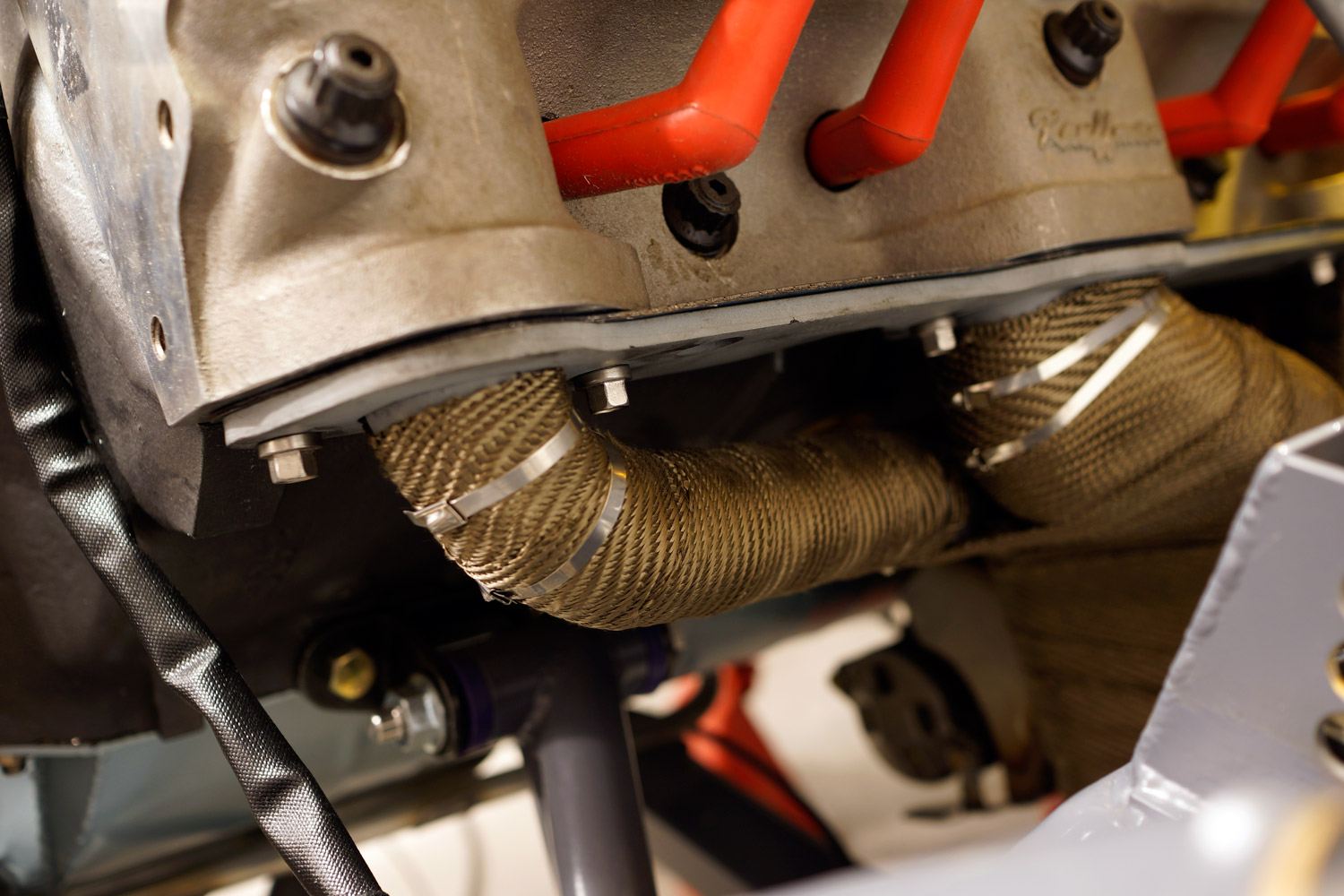

Ovan; Rostfria headersskruvar i aluminiumtoppar… Ja, rostfritt är ju snyggt och med tiden så sätter det sig rätt bra. Loctite högtempsklegga – skall tåla 900 grader enligt förpackningen. Får se om det räcker. Även headers är monterade slutgiltigt nu. Hoppas de är täta efter all svetsning. Ska bli kul och se om det blir någon ljudskillnad på 4-2-1-headers jämfört med de tidigare 4-1-diton.

Nedan; Motorns torrsumpssystem skapar egentligen för mycket undertryck i vevhuset. För högt undertryck riskerar att suga sönder packningarna i motorn. För att förebygga sådana problem, har en liten regulator byggts. Ställbar mellan 0-0.5 bar och justerad på ca 0.2 bar undertryck till att börja med. Den vita slangen kommer ledas till insuget för att vevhuset skall kunna suga luft och mässingsprylarna sitter inuti motorn.
Detta fanns inte med på motorn tidigare, så vi får se om det funkar. Det här blir lite test – har ingen aning  om det kommer funka som tänkt..

A_DSC8186A_DSC7679

Headers lll – final touch

Alla projekt tar så klart alltid längre tid än man tror. Så även grenrören. Men nu äntligen är de färdigsvetsade och ytbehandlade. Den gråaktiga hinna som synts på de tidigare bilderna är ca 10 år gammal zink-behandling. Headersen blästrades då och målades med zinkspray från CRC. Därefter kördes de genom en pulverlackeringsugn för att bränna bort färgen och lämna kvar zinket. En sorts fattigmanscoating med andra ord. Resultatet har dock hållit otroligt bra. Ytan blev väldigt sträv, och drar åt sig smuts rätt lätt. Dock verkar de självrensa sig vid körning.

Denna gången fanns det inte tillgång till någon pulverlackeringsugn. Å andra sidan är inte tanken att de ska hålla 10 år heller (för då kommer de säkert sitta där i tio år…). Det sprutades på zinkfärg igen, som fick torka på vanligt sätt. Efter det isolerades rören med värmeskyddande bandage för att hålla temperaturen i motorrummet så låg som möjligt.

A_DSC6908A_DSC6909
Ovan; Budgetcoatade headers blev ju bra bra. Hålet för Syresensor skymtar också på den sista collectorn i ovankant av bilden. Högra bilden visar avgasbandage. Lyxade och köpte rostfria ”buntband” från samma tillverkare till det underbara priset av nästan 400:- för 10st. Visade sig att det är exakt samma som finns som artikel på företaget där jag jobbar. Exakt samma. Men här kostar de 1.61+moms att köpa in. Varje gång det hamnar en motorsportbenämning på något, tiodubblas alltid priset…

Nedan; Inför lindningen sattes headersen upp i skruvstädet. Remsorna mättes upp och doppades i vatten för att bli lite mer flexlibla.
A_DSC6912A_DSC6913

Nedan; Ja jävlar. Fyraochenhalvtimme senare så var båda två gjorda. Visade sig vara ganska klurigt att få till en bra lindning eftersom rören ligger tight mellan varandra. För att isoleringen ska göra någon nytta, skall den ju ligga mot röret. Det krävdes viss fantasi och planering när man närmade sig de första collectorerna.
A_DSC6917A_DSC6918

Nedan; Men det blev ganska bra efter några försök. På vissa ställen har lindan dragits som en 8 mellan rören och därefter runt om ytterligare ett varv för att täcka allt. Bilden nedan kan man skymta lite isolering på röret som försvinner in i den stora klumpen.
A_DSC6920A_DSC6919

Nedan; Eftersom så mycket svetsats på headersen, provtrycktes de efteråt. Det visade sig vara en väldigt bra idé – några mindre porer här och var som de läckte från. Nu vet man att de är täta och slipper försöka täta dem på plats sen när bilen väl är startad. Numera sitter headers på plats, lindade och klara.
Foto-2015-09-15-18-07-50A_DSC6926

A_DSC6924A_DSC6923

Att linda headers med värmebandage väcker alltid lite diskussion (vilket syns på facebooksidan). Det stressar stålet mer då inte värmen kan strålas ut, utan allt sluts in i röret. Dessutom isolerar man från ”fel” håll när man gör det – en korrekt isolering skulle suttit på insidan av röret för att hindra värmen från att nå stålet. Med tiden kommer en korrekt lindning utmatta materialet (i teorin och säkert i praktiken om man typ hela tiden kör höga varvtal), men frågan är om detta är ett akademiskt problem eller ett reellt. Jag resonerade som så att denna version av headers är prototyp inför nästa, och då gäller det att skaffa sig mycket erfarenhet helt enkelt. Erfarenhet av att tillverka dem, om det funkar med lindning eller om man behöver coata, hur 4-2-1-modellen känns jämfört med 4-1 osv. Egentligen skulle man ju till och med coatat den ena sidan och lindat den andra men det känns kanske lite väl extremt…

Håller de tre säsonger är jag mer än nöjd. Då är förhoppningsvis resten av bilen utsorterad och man kan lägga en vinter på att bygga ett riktigt avgassystem.

Nedan; CRC Zink användes för att måla grenrören.

A_DSC6911

Headers ll

Problemet med V-motorer är att mycket måste göras två gånger. Man ska inte bygga ett insug, utan två insug. Man ska inte renovera en topp, utan två toppar osv. Headers är inget undantag, dessutom ganska arbetsintensivt vilket gör att passagerarsidan var hur kul som helst att bygga. Förarsidan blev bara en pina eftersom det mest kändes enformigt.

Nåväl, inga direkta överraskningar. Precis lika mycket arbete som förra veckan, och lika mycket detaljnoggrannhet trots att det rör sig om begagnade skrotprylar. Några lärdomar har dock förts med till nummer två – främst bättre fogberedning i form av att slipa bort lite av zinkfärgen innan svetsning, samt rengöra från sot på insidan. Pinsamt att erkänna att man inte gjorde detta på första. Det hade varit betydligt mer lättsvetsat då.

A_DSC6640
Ovan; Utgångsobjektet. Samma problem här som på passagerarsidan – Treans rör som sticker bakom fyrans kan inte sitta där det sitter utan måste flyttas framåt. Dessutom ska de ihop till 4-2-1 vilket innebär att allt får kapas sönder ändå.

Nedan; Skippar alla kapbilderna eftersom de ungefär ser likadana ut som förra veckan. Istället är här slutresultatet (som blev rätt bra faktiskt). Nackdelen med att inte CADa allt, är såklart att man alltid stöter på något trubbel. När väl grenröret hamnade på plats, visade det sig att bromsröret bara låg någon centimeter ifrån. Funkar säkert, eftersom headersen skall lindas med värmeisolering men det är ändå lite tråkigt om vätskan i bromsröret skulle börja punktkoka. Liten risk, men lika bra att leda om röret så att det hamnar längre från headersen. Enda som är kvar i svetsväg är att bestämma sig för utformningen på avgassystemet så att motsvarande rörstump kan svetsas på headersen.
A_DSC6879A_DSC6802

A_DSC6880

Nedan; Ibland är det bra när man får saker över efter modifieringar – här är ca 2kg överblivet material. Lägg märke till alla tunna ringar – det är rätt mycket provpassning, kapa lite till, provpassning och sen kapa lite till. Blir en del snitt…
A_DSC6803A_DSC6804

Headers I

Eftersom ingenting är original längre, passar inte heller något som är avsett för originalbilar heller. Med andra ord finns det inga headers som passar Pontiacen. Rätt väg att gå, hade såklart varit att sätta sig ner och fundera över max varvtal, bottenvrid och toppeffekt och utefter dessa parametrar räkna ut de perfekta grenrören och därefter varsamt konstruera hela avgassystemet där insidan på svetsarna slipas för att inte skapa onödig turbulens när de stressade avgaserna rusar mot mynningen på avgasrören för att möta världen utanför. Ribban på det mesta i projektet ligger ganska högt, så det hade självklart varit rätt väg att gå här också.

men…

Så hade man gjort i en optimal värld. På grund av att abstinensliknande ryckningar i högerfoten har ökat under den senaste tiden kommer det göras avkall på en del arbete till förmån för att få klart bilen så fort det bara går. Inget att oroa sig för – avgasystem är perfekta vinterprojekt för framtiden när allt annat på bilen lirar och man sett att inget behöver konstrueras om. Just nu finns det bättre arbete att göra än att investera tre månader i att bygga avgassystem.

Ett annat argument som talar för att de sista hästarna ur motorn inte behövs just kan också vara den pappersprocess som bilen ska passera och där man inte imponeras av höga effektsiffror…

A_DSC6637
Ovan; Utgångsobjektet – vanlig no-name grenrör/header. Torpeden börjar bakom fjärde avgasporten, dvs röret som löper bakom denna port behöver justeras lite…

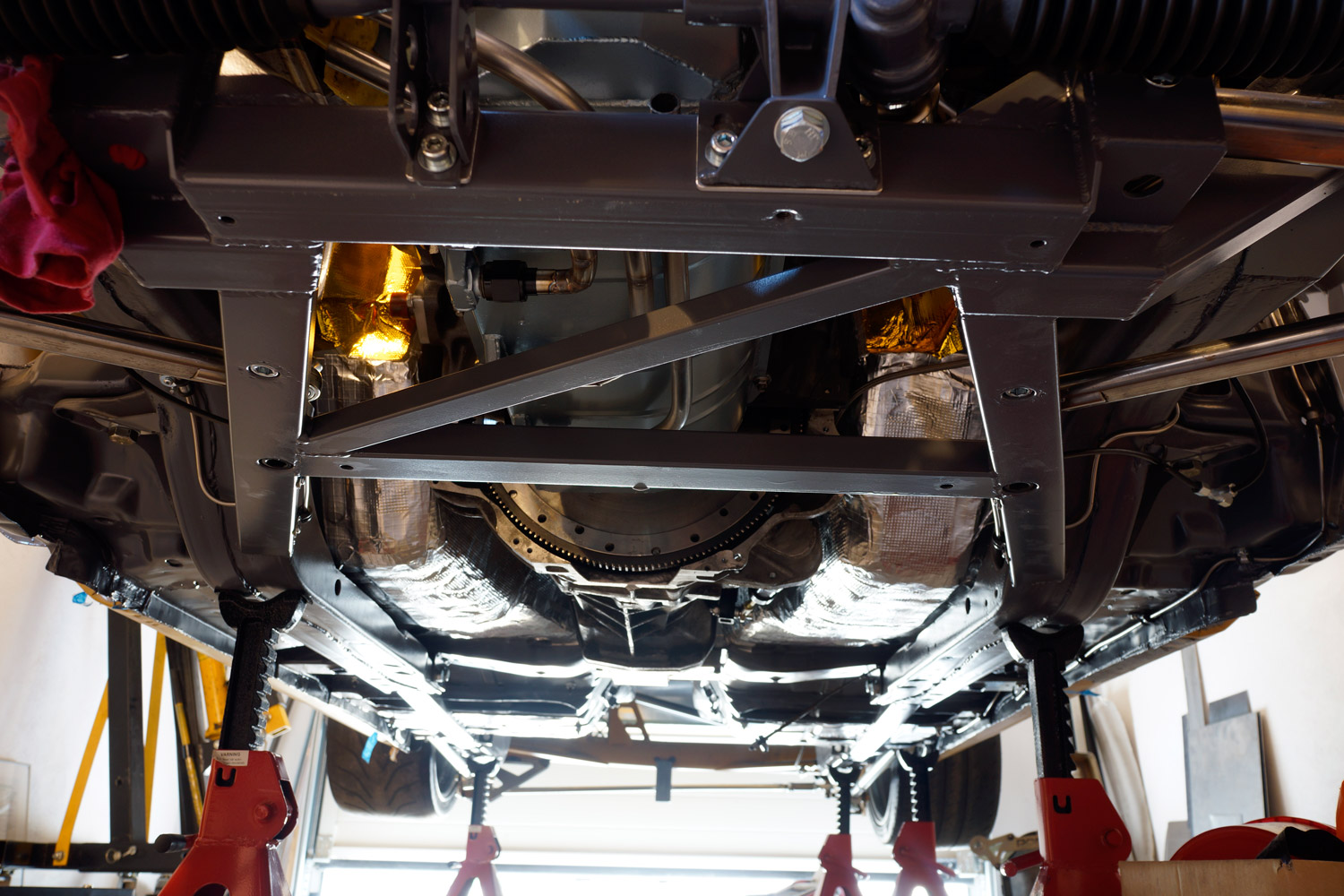

Ganska snabbt stod det klart att 4-1 headers inte kommer kunna användas på bilen. Motorn är ju sänkt, flyttad bakåt och dessutom har bilen en markfrigång som kan få en wettextrasa att känna sig tjock. Kravet var att inte en millimeter av avgassystemet skall hänga ner under karossen. Subframe, rambalkarna i karossen och profilerna som utgör subframeconnectors mellan dessa bildar längsgående skenor är perfekta (nja, repor i underredet är ju aldrig kul…) som  hasplåtar om man skulle slå i någonstans. Då ska inte avgassystem eller annat slitas loss.

Problemet med detta är att på höjden under golvet finns det bara 50mm (47mm för att vara exakt) att planera in ett avgasystem på. Det innebär alltså 4o-45mm diameter på rören och om inte motorn ska dö av förstoppning måste det alltså sluta med plattovala avgasrör. Med andra ord kändes 4-2-1 headers som ett ganska naturligt val. En snabb googling visade på att det faktiskt också är en rätt bra kompromiss med ökat vrid i mellanregistret och en rad andra fördelar. Rätt utformat alltså, vilket kanske inte är chansen att det blir här. Dags att servera en snabblagad huvudrätt, kallad avgasröra, med andra ord.

Headersbyggarkarriären är ganska begränsad och därför togs beslutet att slakta de gamla headersen och helt enkelt utgå från dessa. Primär- och sekundärlängder fick bli vad det blev. Prio är endast att de ska få plats, inte läcka, samt att samla lite erfarenhet för framtida avgasprojekt.

Nedan; …och alla andra rör också visade det sig. Ja, det blir lätt så. Ett rör sparades – inte för att det inte behövde flyttas, utan för att ha koll på riktning för var de nya ska hamna. Sen började pusslandet…
A_DSC6779A_DSC6778

A_DSC6777A_DSC6878
Ovan; Flertalet provmonteringar för att se att det går fritt som det ska

Nedan; ”Färdigt” resultat, så när som på sista kollektorn och helsvetsning. Får bli när båda sidor är klara.
A_DSC6780A_DSC6781
