remskiva

Även ny remskiva har tillverkats. Dels för att konvertera till multirib, men även för att all kringutrustning har flyttats närmare motorblocket (längsled) för att få en kompaktare installation. Även torrsumpsdriften har integrerats för att på så sätt spara vikt.

En styrd fräs visar sig vara garagets nya Swiss Army knife – den kan tillverka det mesta utan några större problem.

A_DSC7564A_DSC7567
Ovan: Råämnet har snidats fram i manuell svarv fram innan fräsen blev färdig. Bearbetningen på bild hade så klart gått att göra i manuell svarv också, men den hade tagit mer än 15 min som den gjorde i fräsen…
Den koniska ytan är 3D fräst med 0,2mm stigning och en 8mm fullradiefräs. Blev faktiskt riktigt bra. Lite läskigt att experimentera på sådana här bitar (hade aldrig gjort 3D-program tidigare), men fega pojkar får inte pussa vackra flickor. Och inte köra coola bilar heller för den delen.

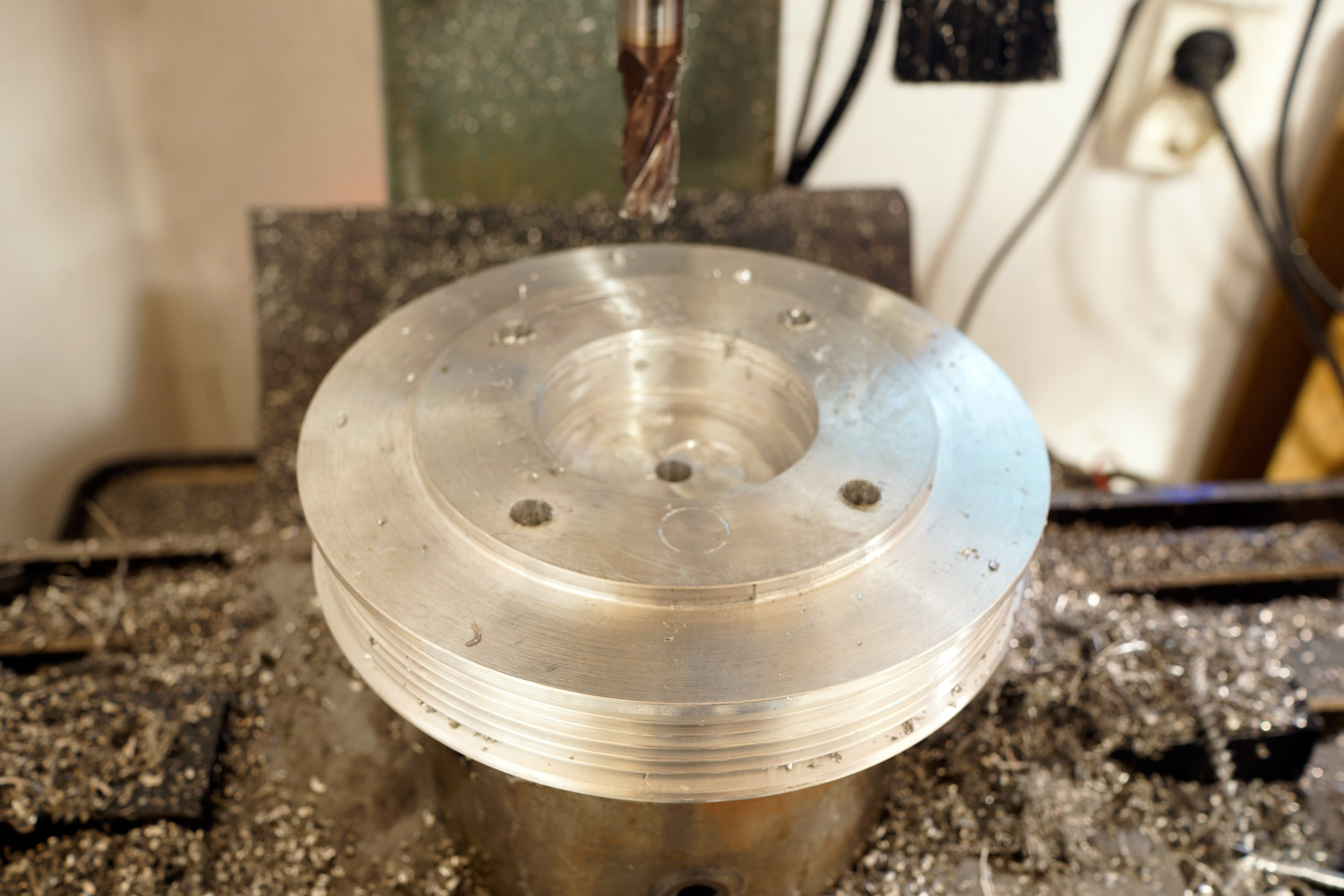

Nedan; När man har egen fräs har man plötsligt råd att lägga tid på detaljerna som inte syns – insidan har fått lite lättning, samt konisk urfräsning i botten som är parallell med utsidan. Sparade flera gram.
A_DSC7569A_DSC7601

A_DSC7602
Ovan; färdigt resultat. 890 gram (första bilden) slutade på 360-nånting gram i slutändan. Ganska najs att ”sparat” ett halvkilo.

Nedan; Bröstkåpa och svängningsdämpare monterad. Även 60-2 hjulet för vevaxelsignal till sprutet är på plats. Notera lättningshålen – tidigare 60-2-skiva var homogen.
A_DSC7685A_DSC7686

A_DSC7688
Ovan; Blev ungefär hur bra som helst! En skyddskåpa över remmen hade varit fint, och dessutom gett lite mer OEM-look på det. Dock inte denna gång. Det ska finnas någonting att pyssla med i framtiden också…

Med färdig remskiva kan äntligen slutgiltiga installationsmått på torrsump, AC-kompressor och generator äntligen bestämmas.
