Torpedväggstransplantation

Det är dags för den sista stora modifieringen (jaja, bakstammen ska också bytas men det är rostlagning, inte modifiering)  innan karossen kan få åka på blästring och grundning. Motorn sitter original med ettans cylinder strax framför framaxeln. Rätt mycket vikt ligger därmed över framvagnen vilket såklart påverkar väghållningen negativt.

Man kan, utan att kapa i torpedväggen, flytta motorn bakåt ca 80mm, men torkarmotorn måste flyttas och växellådan kommer sannolikt att ta i kardantunneln varför det blir svårt att göra några radikala förbättringar av viktfördelningen. När nu bilen är i delar, är det ett utmärkt läge att göra de modifieringarna som behövs för att flytta bak motorn.

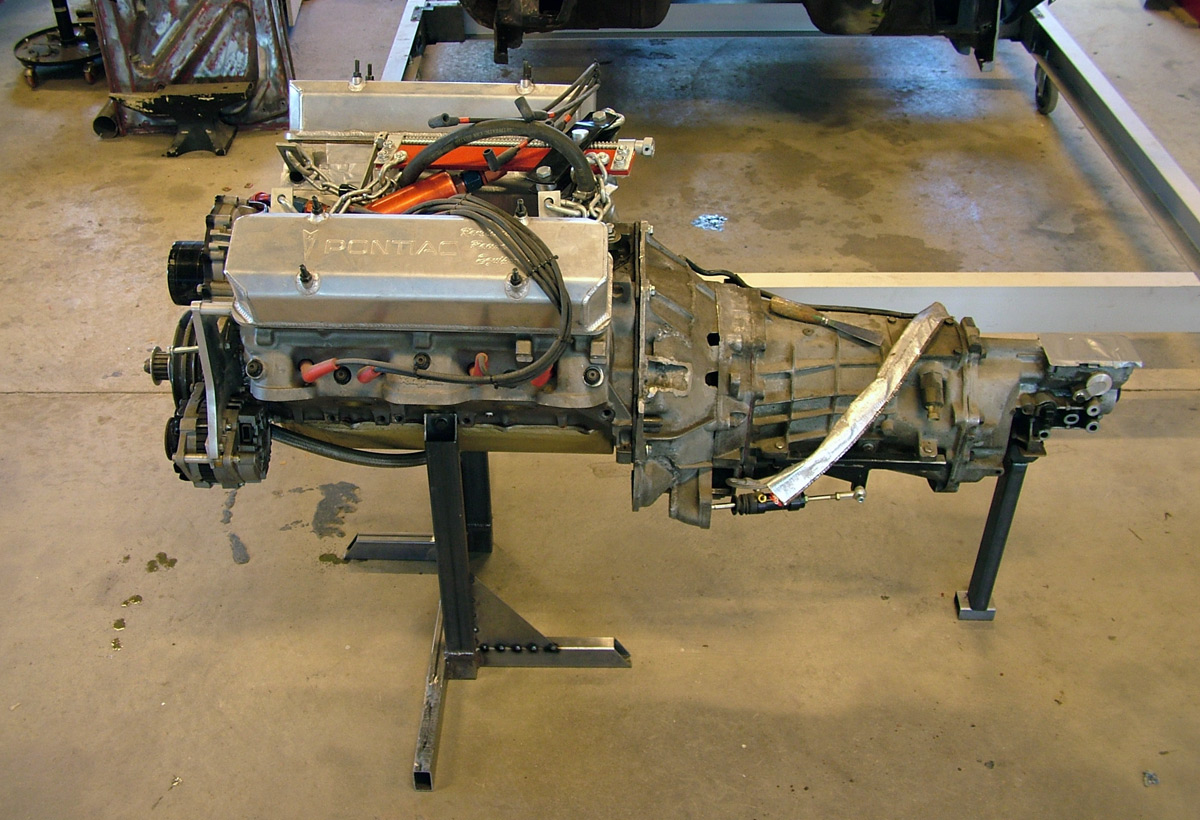

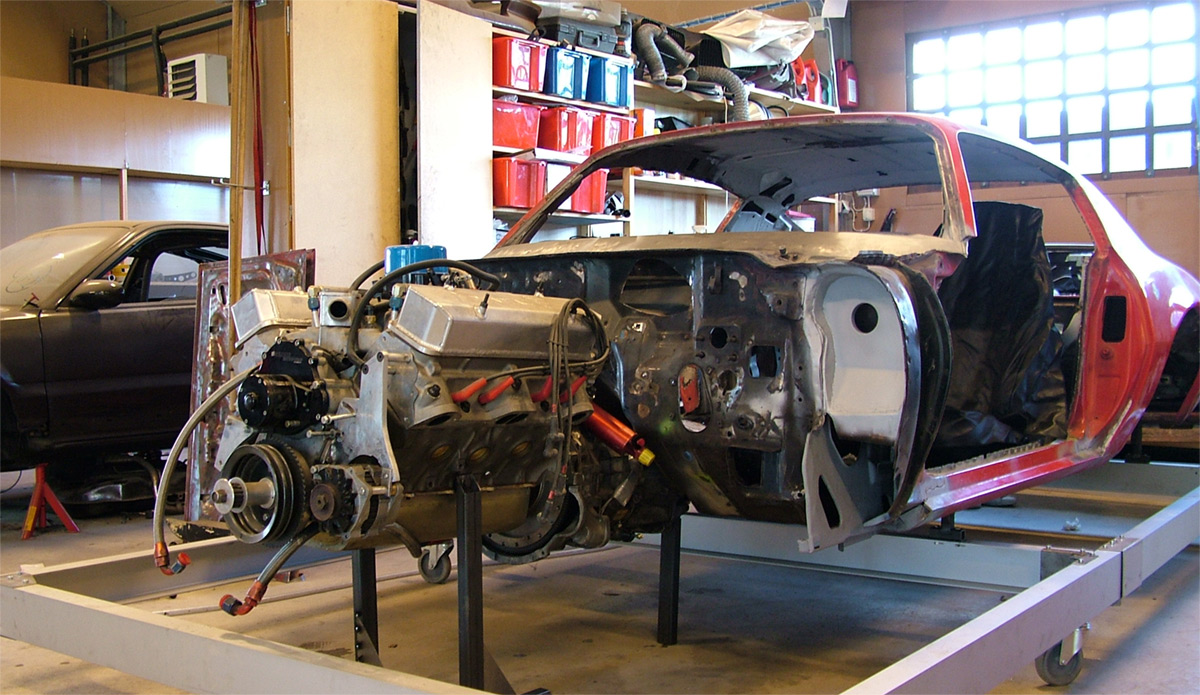

Ovan: För att kunna massera torpedvägg och kardantunnel, var det enklast att ha motor och växellåda på plats (annars kommer du alltid hata dig själv för den där centimetern utrymme som saknas när man ska ha ner växellådan en tidig vårkväll…). Eftersom inte subframen är på plats, blev det till att bygga ett stativ för motorn

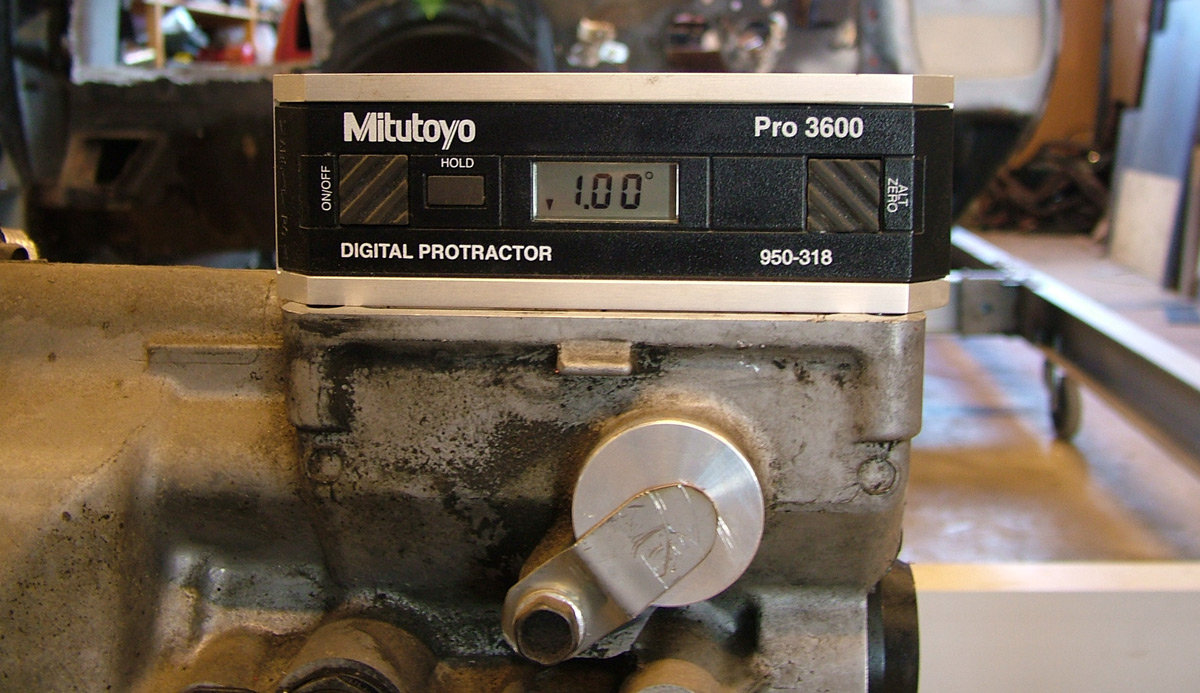

Ovan: Stativet, som står på tre ben och kanske inte kommer gå till världshistorien som det mest stabila stativet någonsin, byggdes med 1º lutning. Kanske inte jätteviktigt eftersom sådant finjusteras sen när motorn monteras men hellre vara överdrivet omständig i början än att behöva kapa och svetsa sen när bilen är ”klar”.

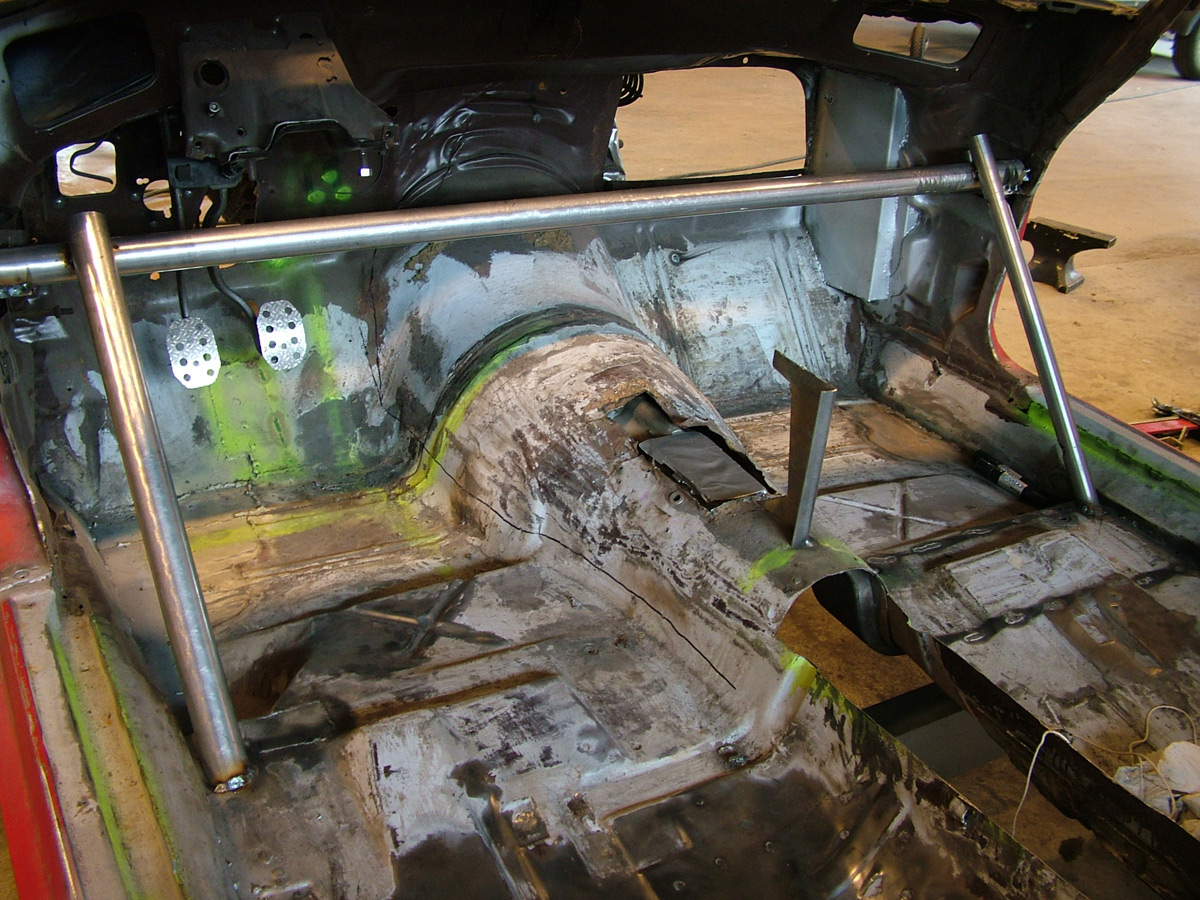

Ovan: Därefter stagades karossen upp genom att svetsa rör mellan dörrinfästningarna, samt ner till golvet där karossen är fäst i vagnen. Torpeden utgör rätt stor del av att hålla formen på karossen i framkant och det är bra om vindrutan passar igen efter att bilen har byggts om… På bilden nedan syns även uppstagningen vid golvbalken i bakkanten av växellådan.

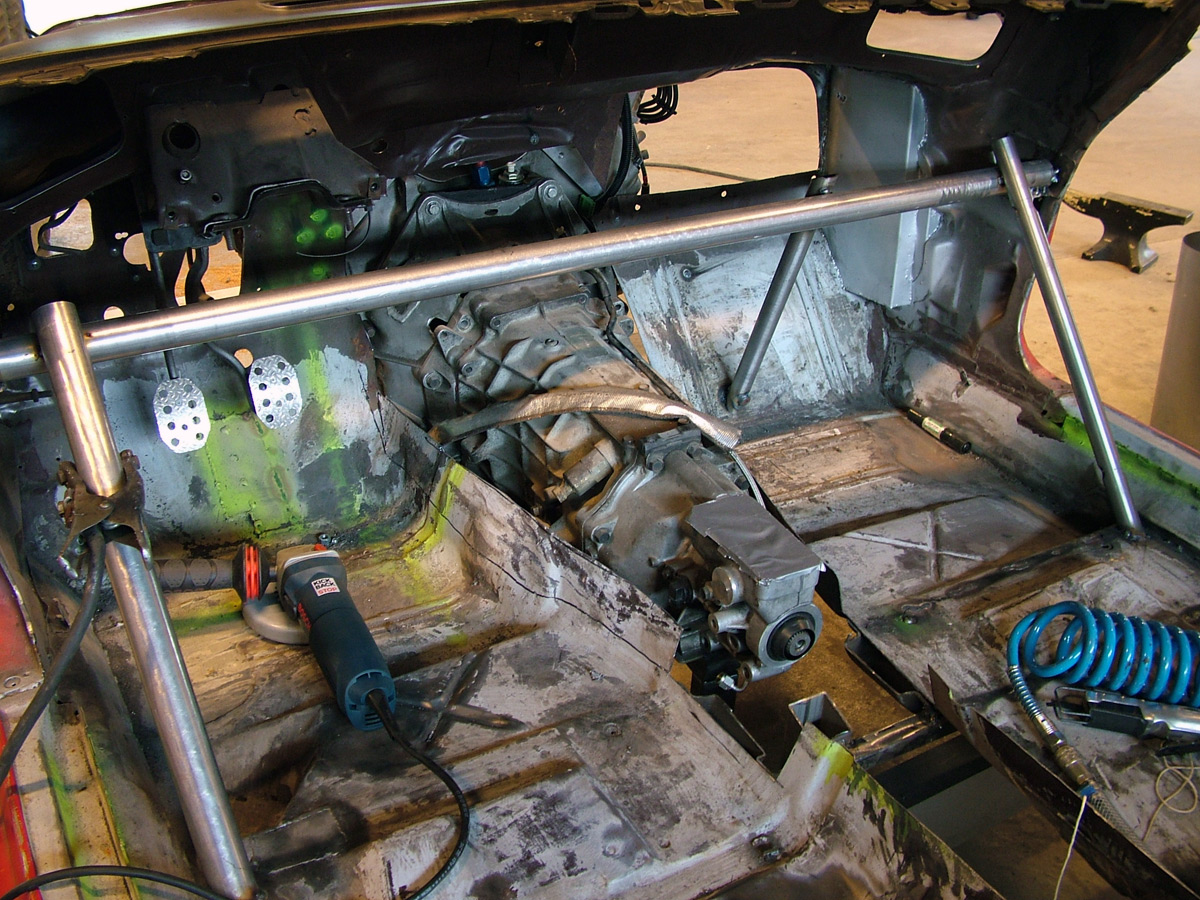

Ovan: Och efter ungefär tusen provningar, inmätningar och någon veckas fundering på var snitten skulle läggas, togs vinkelslipen och luftsågen fram och kapandet började. Skrämmande hur snabbt det går att kapa upp en bil, men hur lång tid det tar att få tillbaka plåten…

Kapningen av torpeden går till så att karossen flyttas mot drivlinan tills den tar i. Var den tar i markeras på plåten och därefter kapas det bort, bit för bit. Här lönar det sig sällan att vara rationell, utan tålamod och eftertänksamhet (tror i alla fall jag) betalar sig i slutänden.

På bilden syns även min nya vinkelslip, en Bosch GWS 125 med snabbspännchuck. Riktigt bra investering, även om den var rätt dyr. Märkbart mindre vibrationer, vilket sparar händerna, och helt annan kvalitetskänsla än min gamla Biltema (som fortfarande lever dock).

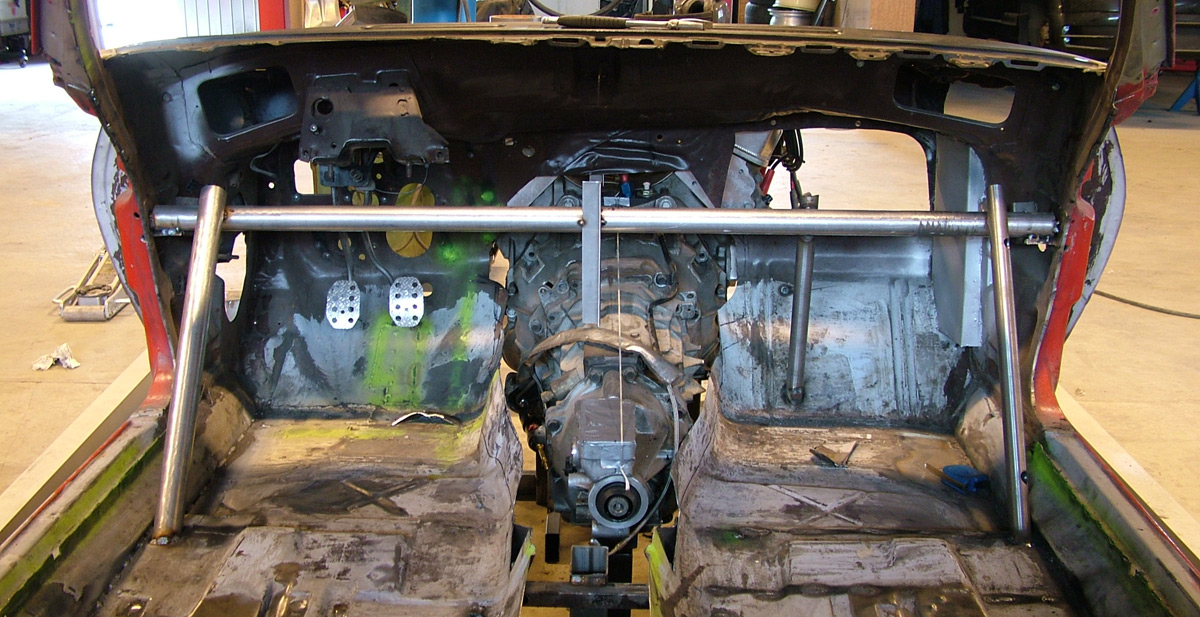

Ovan: Centrumlinjen på drivpaketet fick märkas ut för att se var det hamnade (snöret).  Samma sak gäller för karossen (plåtvinkeln). Den skarpsynte (typ alla som inte är blinda…) bör se att drivlinan förskjutits något åt passagerarsidans håll. Detta för att behålla pedalutrymmet intakt. Dessutom borde det påverka viktfördelningen positivt (kompenserar för att föraren inte sitter i mitten), men det är nog snarare av ett akademiskt intresse.

Fortsättning följer

Categories: Kaross Taggar:
  1. Joel
    oktober 12th, 2010 i 21:16 | #1

    Du kommer alltså att behålla pontiacmotorn som den är? Inte för att den är dålig på nått vis men i din jakt på vikt så tänkte jag i linje med alu block eller LS baserad motor?

    //Joel

  2. oktober 13th, 2010 i 08:35 | #2

    @Joel
    Ja, Pontiacmotorn stannar för närvarande. Man får skilja lite på rationella argument och emotionella. I detta fall handlar det om en kombination att motorn var förhållandevis dyr att bygga och har bara precis blivit inkörd, att typ ALLA kör med LS1 motor, samt att om jag inte skulle behållit Pontiacsnurran fanns det egentligen inget rationellt argument för att inte bygga en helt ny bil från scratch. Dvs något som inte var baserat på Pontiackarossen.

    Motorn är, som den står, ca 70 kg lättare än en originalmotor vilket jag klassar som fullt tillräcklig viktminskning. 🙂

    /Anders
