Spindlar

A_DSC7538A_DSC7537

24kg väger de nya spindlarna, kompletta med bromsok, hjullager, nav, spindelleder, bromsskivor samt belägg. De gamla spindlarna, ensamma, vägde 20kg. Gissningsvis 30-37kg kompletta, med mindre bromsar. En viss viktbesparing, dessutom ofjädrad vikt, med andra ord. Tilläggas ska att den där centrummutterlösningen faktiskt adderar vikt, snarare än reducerar. Alla centrummutterlösningar (som hobbyfolk håller på med i alla fall) adderar vikt, så denna är inte unik. Blir det total vikthysteri i framtiden, så ryker den till förmån för vanlig fembult. Fast centrummutter är ju ganska coolt och det går ju snabbt att, eh, få av hjulen inför vintersäsongen på pallbockar.

A_DSC7553A_DSC7554
Ovan; Lätt att glömma bort att fota saker när de blir klara. Spindeln har egentligen varit färdig i ett par år nu, men jag lyckades inte hitta några bilder här på hemsidan på det färdiga resultatet. Så här blev resultatet i alla fall. Bromsoken är breda… 22cm för att vara exakt.

A_DSC7556



Återmontering; Framvagn

Återmonteringen fortsätter – lite plåt trillade in för någon vecka sedan vilket gjorde att de nya länkarmarna kunde byggas klart. Snart borde bilen åter igen vara ihopmonterad och det blir mindre och mindre kvar inför första SFRO.

A_DSC7521A_DSC7522
Ovan; Äkta pussel. Vinkelslipen kom inte fram en enda gång! Upp i fixturen med dem och börja nästa ihop delarna. Som vanligt är det ont om bilder när man befinner sig i stridens hetta, och istället får man hålla till godo med TV-kocksvarianten… ”Jag har förberett en färdig länkarm här på bilden nedan”.

Nedan; …men en bild hittades i kameran i alla fall, precis innan TIG:en sparkades igång.

A_DSC7523A_DSC7530

A_DSC7529A_DSC7528
Ovan; Inte VM i TIG-svetsning direkt, men det börjar ta sig (förutom vänster i bilden – där är det kräkfult. Fattar inte vad jag sysslade med…)

Nedan; Och monterat, men utan spindel… och i närbild…
A_DSC7536A_DSC7535

A_DSC7534A_DSC7519
Ovan; Allt på plats och inshimsat för första gången. Extremt tight – inte mycket flex i upphängningarna, trots polyurethanbussningar på ett par ställen. Känns bra. Höger bild; Pushrodsen åkte såklart med på helsvetsning också när länkarmarna fixades. Ett par M16-mutter svarvades ur och pressades på efter helsvetsningen, samt låstes med några svetsloppor för att kunna justera dem.



Återmontering; stötdampare bak

En del återmontering av komponenter har börjat göras inför första SFRO-besiktningen. Inför första besiktningen skall bilen kunna stå för sig själv och vitala funktioner skall finnas, men den behöver ej vara körbar, lite enkelt beskrivet.

A_DSC7481A_DSC7484
Ovan; Bakre stötdämpare och infästning för reservoarerna. Eftersom reservoarerna skall sitta på buren i kupén (de ska synas, för att det är hög ballhetsfaktor på dyra dämpare) behövdes även genomföringar i plåten. 50mm hål måste tas upp för att kunna få igenom ”tuben” och därefter hänger det en 8mm slang i hålet.
Lite 3D-printade grejer med andra ord.

Nedan; Ganska rakt fram att skruva fast dämparna. De har typ skruvats dit ett tiotal gånger vid det här laget. Hålet för reservoaren togs dock upp denna gången. Det mättes både en och fem gånger innan hålet gjordes…

A_DSC7486 A_DSC7489

A_DSC7485A_DSC7493
Ovan; Reservoaren sitter på monterad på buren. Inställningsvredet för rebound går både att nå och läsa av från dörröppningarna. Nästan som att det skulle vara genomtänkt! Högra bilden: Nu när garaget hyser en CNC-fräs kan man ju kasta ut vissa plastbitar och börja tillverka aluprylar istället. Högra detaljen är första ”skarpa” programmet någonsin och visar inlärningströskeln på sånt där. Det kunde sett bättre ut med andra ord. Vänstra detaljen är samma program, fast lite tweakat utifrån det man lärde sig i första programmet.

Nedan; Andra unika detaljen, men tredje programmet – nu börjar det gå mycket bättre. Fanimej grym känsla börja mata fram detaljer på det här sättet. Högra bilden; Monterad och klar. Kommer gissningsvis eloxeras svart när första SFROn är avklarad och bilen ska ner i molekyler för ytbehandling.
A_DSC7508A_DSC7511

Nedan; Lite bonusbilder: De första detaljerna glasblästrades lite risiga program. Vänstra bilden visar utsidan och högra bilden visar den sidan som sitter inne i kupén.
A_DSC7510A_DSC7509

Gör om, gör rätt.

A_DSC7281

Ovan; Första länkarmen är klar. Blev riktigt bra och lätt faktiskt. Hade blivit ännu bättre om den faktiskt passat på bilen också…
På bilden har redan vinkelslipskirurgen varit framme och markerat vilka delar som skall opereras bort.

Förbannad vare den ingenjörajävel som mätte fel på svetsfixturen till länkarmarna. Må denne trumlas i ett bad av svarvspånor och tvagas med rostfri stålborste tills att han lovar att dubbelkontrollera kritiska mått!
Felet upptäcktes såklart efter att första armen minutiöst svetsats färdigt och skulle monteras. Plötsligt skiljde det 4mm mot innan. Nya svordomar som inte hörts på denna jord uppfanns i samband med upptäckten.

A_DSC7280A_DSC7282
Ovan; Svetsfixtur med början till andra bärarmen monterad. Här i korrigerat skick – på vänstra axeln kan man skymta en bricka, 4mm tjock. Det var vad som krävdes för att korrigera problemet.
Högra bilden visar ett försök att illustrera felet. Högra infästningen ligger kloss mot väggen, medan vänstra sidan hamnar 4mm från väggen.

Den lilla justering som behövde göras, gjorde att det lilla avstånd mellan vipparm och länkarm blev ännu mindre. Oroväckande lite för att vara lite tydligare. Med andra ord behövde alltså inte bara svetsfixturen åtgärdas, utan länkarmen behövde konstrueras om.
För Euler är nämligen inte så glad i böjda rör utan att man går upp i dimension eller gods…
Försök till ändring tog stopp nästan direkt; lokale rörkrökarn hade inte 30mm-prismor vilket gjorde att rören jag hade hemma inte kunde bockas. 28mm- och 32mm-prismor fanns, men varken rörkrökarn eller undertecknad hade rör i rätt dimension.
När smogen hade skingrats och ingenjörajäveln (samma som klantade till svetsfixturen tyvärr… alltså undertecknad) fått hämta sig lite från motgångarna konstaterades det att det kanske var bättre att börja i CAD-burken för att se vilken godstjocklek som faktiskt behövdes för att länkarmen skulle hålla. Istället för att gissa blint.

Länkarm övre FEM3Länkarm övre FEM1
Ovan; Sagt och gjort så vevades CAD-burken igång och det konstaterades ganska snabbt att ett 32×2 rör (som fanns hemma) inte var tillräckligt.

Nedan; Ett 32×3 rör visade sig inte heller vara tillräckligt (vänstra bilden), trots adderad förstärkning. Nästa steg, 32×4 kändes principiellt fel (länkarmar skall inte byggas av pansar, utan skall gå sönder när det smäller). Det behövdes alltså lite mer material, speciellt i bocken, för att armen skulle hålla. Med tanke på att lastriktningarna är kända, kan man ju använda fyrkantsprofiler istället för att kötta på med mer material där det behövs. Eftersom utrustning för att bocka fyrkantsprofiler saknas, fick det bli laserskuren plåt. Prata snällt med mössan i hand och hoppas på att laserleverantören var på gott humör med andra ord (fast det är han alltid).
Sagt och gjort – 3mm gods och rektangulär form löste biffen (vänstra bilden)  – den där von Mise verkar nöjd, och nu klarar bärarmen en smäll utan svårigheter. Utseendet lämnar lite att önska, då runda rör är mer estetiskt tilltalande. Länkarmsstyling är dock inte en vedertagen term än, tack och lov.
Länkarm övre FEM2Länkarm övre FEM4

Nedan; För att vara säker på saken kollades att den nya, kraftigare, länkarmen fortfarande går sönder före infästningarna på ramen. Det verkar den göra, tack och lov.

Länkarm övre FEM8

länkarm övre FEM5
Ovan; Sen skulle bara profilerna ritas upp lite snabbt. Skulle inte vara några konstigheter, utan bara vanliga enkla former, helst symmetriska så att det är samma uppe och nere, samt på höger och vänster. CAD-onanisten hade dock andra ambitioner och konstaterade att det fanns ”Room for improvement” vad gällde dagens design. Antagligen fanns det viss abstinens då det varit ont om CAD i projektet på sistone. Med andra ord blev det integrerade låsningar mellan plåtarna för att förenkla montering, antalet lösa detaljer reducerades från nio till fyra och lite andra små trolleritricks bakades in.

Nedan; Det vankas smaskig plåtsallad när det skall svetsas sen. Vertikala profiler häktas i varandra, och övre och undre har ”svetsspår” för att förenkla svetsning. Förstärkning mellan rör och fyrkantsprofil har integrerats i övre plåten, men ansluter ändå i mitten på röret.
länkarm övre FEM6Länkarm övre FEM7

Slutresultatet blev faktiskt riktigt bra, även om utseendet påminner mer om en offroad-länkarm än något lättviktsbygge. Trots ändringen, ökade bara vikten med ungefär 250 gram. och en meter svets…

Hydraulikpump

Till lyftsystemet behövdes såklart en lämplig hydraulikpump också. Inte bara det, utan såklart även en massa komponenter i form av ventiler, styrningar till dessa osv. Hydraulik är inget jag har pysslat med tidigare, och som en ängel steg ner från himmeln, hörde en före detta garagekollega av sig och undrade om jag ville ha en komplett hydraulikpump från en palldragare. Tämligen bra timing och ett obeskrivligt stort tack!

Så, det som doneras till projektet är alltså ett komplett system med reglerventil, pump, elsystem och en kolv modell biffigare (som inte behövs, visserligen). Väldigt smidigt och det är i princip så nära ett plug-and-play-system man kan komma när man bygger själv.

A_DSC6620
Ovan; En bild på skönheten. Lite rörigt som synes, men det ska nog kunna fixas till. Kolven demonterades och hamnade i bra-och-ha-arkivet.

Nedan; Men ser det inte lite rörigt ut på bilden ovan? Systemet har ju suttit installerat i en annan applikation och då behöver det snyggas till lite innan det matchar kraven för Pontiacen. Bland annat 3D-printades en ny plastbit (vänstra biten, vid tummen) för att fästa säkringshållaren mot och som i sin tur kunde fästas på solenoiden till motorn. Notera att klickfästet mot särkingshållaren till och med funkar – inga engångslösningar här inte.
När man ändå var igång, var det lika bra att inkludera ett fäste för kontaktdonet också. Den skarpsynte noterar också att kablaget är lindat med lite vulktejp för att inte vara så spretigt.
A_DSC6621A_DSC6622

A_DSC6641
Ovan; Slutresultatet. Antagligen hade det funkat med andra lösningar också, tex elhydrauliskt servo från någon lämplig bilmodell. Men denna lösning känns betydligt smidigare med tanke på lite klena förkunskaper kring hydraulik.

Nedan; Fäste mot karossen byggdes också ihop. Vart ganska pyssligt, men blev bra till slut. Istället för att fästa pumpen direkt i karossen och tro att man ska kunna hålla pumpen inuti kupén samtidigt som man petar i skruvarna från bagaget, gjordes en adapterplatta.
A_DSC6773A_DSC6643

A_DSC6774A_DSC6776
Ovan och nedan; Installerat och klart – Med tanke på vikten  (7kg), har pumpen placerats så långt ner det går och mellan hjulaxlarna. För övrigt ett riktigt skit att försöka få en bra bild på det – allt är svart vilket innebär långa slutartider, vilket i sin tur kräver stativ, vilket i sin tur begränsar vinklarna från hur det är rimligt att rigga osv. Får överväga lite extrabelysning inför framtida kupéarbeten.

A_DSC6775

Pumpen monterades inne i kupén pga platsbrist. Det fanns visserligen plats i bagaget, men bakom bränsletanken. Dvs för att komma åt pumpen behöver bränsletanken demonteras. Känns sådär spännande. På sikt skall även brandsläckningssystem placeras på denna plats och när det blir dags för inredningsjobb kapslas allt med lämpliga paneler.

Slutligen, stort tack för donationen av Marty!

Det här med låg bil…

Att en låg bil främjar köregenskaperna vet de flesta. Lägre tyngdpunkt kortar hävarmen mellan rollcentrat i hjulupphängning och tyngdpunkten bland annat. Låga sportbilar som bara körs på slät asfalt (banor tex…) har egentligen inga problem med att de är just låga. Låga sportbilar som rullar på gata har en massa problem dock. Kommuner och deras vägbulor bland annat.

Istället för att försöka övertyga landets alla kommuner om vägbulornas negativa miljöpåverkan i form av ökat slitage på däck, bromsbelägg, ökad bensinförbrukning, svårt för utryckningsfordon att komma fram osv får man ta saken i egna händer. Superbilstillverkarna har redan löst problemet genom att kunna lyfta sina bilar några centimeter och det bör ju kunna appliceras på entusiastfordon också.

A_DSC6126
Ovan; Hydrauliska kolvar som lyfter bilen 50mm. Tillverkade i aluminium och därefter eloxerade. De levererades till mig av Ajdén monterade, vilket kändes väldigt lyxigt. Det mesta till den här bilen har ritats, byggts och monterats av undertecknad varför det ibland är skönt med saker som kommer färdiga…

Jag teamade upp med Ajdéns Mekaniska & Motorsport för att ta fram ett lyftsystem som kunde monteras på vanliga coil over-dämpare. Robert Ajdén bygger själv en kopia av Le Mans-vinnaren Bentley EXP Speed 8 och hade liknande problem som jag med markfrigång. Jag har konstruerat åt oss, och Ajdén har sedan tillverkat. Grundtanken var att sälja den här typen av kit, men prislappen blev ganska hög (som tre knäckta fronter ungefär…). Så projektet stannar sannolikt vid de prototyper som har tillverkats hittills.

A_DSC6127

Det ligger en hel del arbete och tankeverksamhet bakom dem, så räkna inte med några snygga CAD-genomskärningar eller andra beskrivande bilder. Dock är det inget hokus pokus heller. Enkelt beskrivet; hydrauliska kolvar som lyfter bilen totalt 50mm. Kolvarna kopplas till en hydraulpump som aktiveras när det behövs.
Ett smidigt sätt att överleva med låg bil i stads-vägbule-djungeln.

Kopplingspedal

Pontiacen hade hydraulisk koppling redan i förra inkarnationen. Dock blev det aldrig riktigt 100% och kopplingen var rätt tungtrampad pga onödigt dålig utväxling på pedalen.
För att komma till rätta med detta, har en ny slavcylinder införskaffats som är anpassad för cylindern nere vid kopplingen. Bara kvar att hitta en lämplig plats för den med andra ord. Tyvärr innebär placeringen att; om ett bromsservo skulle behöva adderas i framtiden så skapar det problem då cylindern kommer sitta i vägen för detta. Men vi lever i nutid och vissa saker får man blunda för (även om misstanke om behov av bromsservo finns…).

A_DSC6212A_DSC6210
Ovan; En simpel mockup byggdes för att kunna lokalisera rätt höjd på cylindern och kontrollera att inget tog emot. När detta var gjort, spikades placeringen i sidled genom att finjustera distansen på pedalen. Som synes blir det en distans (på bilden temporär för att hitta rätt höjd…) mellan cylinder och pedal för att få ut den på rätt plats. Kopplingspedalen är dock tämligen styv eftersom axeln för både bromspedal och kopplingspedal är svetsad i den sistnämnda och därefter lagrad på två punkter i pedalstället. Jag är inte så orolig för snedbelastningar med andra ord.

Nedan; När koordinaterna var fixade, användes den temporära mallen för att kontrollera på in- och utsida vid torpedväggen för att se att den gick fri. Det gjorde den. Bara och börja borra med andra ord. 22mm stegborr räcker inte långt när man ska upp i 33mm. Resten av hålet handfilades upp.
A_DSC6199A_DSC6201

Nedan; Hål taget, och cylinder monterad. Blev rätt bra. Ska fixa ett par aluminiumplåtar att lägga mellan väggen på in- och utsida för att sprida ut kraften lite bättre på torpedväggen eftersom plåten bara är 1mm gods. Muttrarna mellan torpedvägg och cylinder försvinner då alltså…

A_DSC6301A_DSC6300

Bromsvåg och pedalställ

Bra bromsbalans mellan fram och bakhjul innebär bromsvåg. Detta hade ganska enkelt kunnat integreras i bromspedalen vilket inneburit att cylindrarna kunnat skruvas direkt på torpedväggen. Det innebär dock att om man någon gång skulle vilja gå tillbaka till servoassisterad bromsfunktion så får man börja kapa och svetsa i torpedväggen vilket kanske inte alltid är så kul. Det finns ändå en risk/chans att bilen kompletteras med servo i framtiden om pedalen skulle visa sig vara allt för tungtrampad.

För att både kunna äta kakan och ha den kvar letades en box, där vågen installeras i, upp. Grundtanken var att tillverka en egen (så klart!), men denna Sellholmbox dök upp på en säljesannons till ett överkomligt pris.

Abromsvåg-1
Ovan; Tanken var alltså att det skulle se ut så här om det var hemmagjort. Nu trillade det ju in lämpliga detaljer i färdigt skick, och då kändes det inte lönt att gå sin egen väg längre…

A_DSC5741A_DSC5740
Ovan; Wilwoodcylindrar i lämpliga diametrar, samt Sellholm box.

Nedan; Cylindrar monterade och även en bild på delarna installerade. Orgie i egentillverkade prylar… Vippan till själva bromsvågen fick tillverkas och skymtar på bilden. Även axeln till hållaren. Eftersom jag bara hade tillgång till metriska brotschar (att ta upp hål i vippan med) fick det tillverkas ett nytt rör till bromsvågen som hade metrisk utsida. För att inte få in damm eller motorljud i kupén, användes en gummibälg från MecMove. För att få denna att sitta fast mot torpeden, 3D-printades en fläns att fästa dem mot som i sin tur skruvades mot bromsvågen. Många detaljer som knappt syns när det väl är klart.
A_DSC5742A_DSC6883

Nedan; Färdigt. Även bromsrör på plats. På bilden syns även lite andra prylar -3D-printade hållare till dämparresevoarerna och kopplingscylindern. Den sistnämnda kommer lite mer om nästa vecka.

A_DSC6882



P-broms… Det går bra nu…

För den som tror att det bara är att ”bygga ihop” en bil med egna komponenter är det ganska fel. CAD, misslyckade försök, ny CAD, misslyckat… Ny CAD, prov i verkligheten, tillbaka till CAD osv. Tålamodsprövande det här med att bygga bil.

P-bromsen är inget undantag. Den fick aldrig riktigt vara med på ritbordet utan vilket egentligen aldrig var meningen. Det bara blev så. Sånt får man sota för i efterhand genom extra arbete och anpassningar. Bilderna visar bara ett första misslyckat försök. Grundtanken var att försöka belysa att det ofta ligger väldigt många försök bakom egenutvecklade prylar, men kameran fick inte riktigt alltid följa med på alla försöken… Misslyckat försök att försöka visa misslyckade försök med andra ord.

A_DSC6814A_DSC6811
Ovan; Försök 1 blev någon form av skruv i befintligt fäste på spindeln. Ganska lagom placering på hålet i förhållande till var armen på oket hamnar. Dock känns konstruktionen något klen och vajerdragningen efter spindeln och längs karossen är fortfarande ganska oviss.

Nedan; Dock blev i alla fall vajerdragningen från infästning och upp till ok väldigt bra. Kylkanalen till bromsskivan fick bändas lite i sidled. Bromsvajrar är faktiskt original till bilmodellen (trummor med andra ord). Fjädern på vajern är för trummorna. Jag har låtit den sitta kvar, då längden var förbluffande lagom och den faktiskt tvingar tillbaka bromsarmen vilket gör att… Ja, det känns bara bra helt enkelt.
A_DSC6812
A_DSC6813

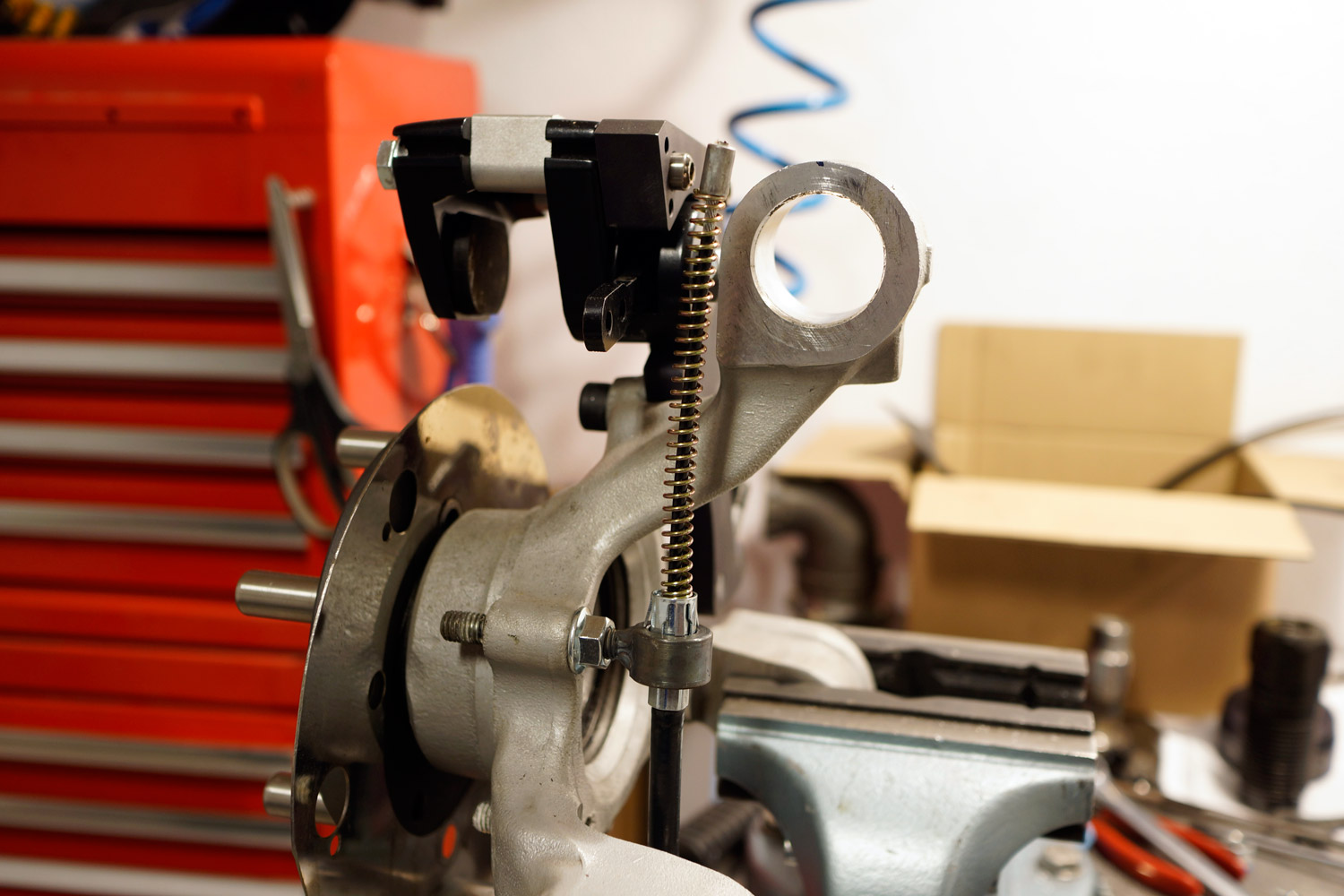

Nedan; Försök två blev egentligen en vidareutveckling av försök 1. En platta som sprider kraften på två skruvar, samt lite justering på infästningen för att inte vajern ska krocka med dedionen.
Högra bilden visar den fantastiska anledningen till att om man ska rita prylar i CAD, ska man rita allt. Även fästelement. Oket kunde placerats 10mm längre bakåt egentligen, men nu hamnade det där det hamnade. Lagom mycket i vägen för att vara för lite i vägen för att egentligen orka bry sig. En fil löste biffen även om det är principiellt fel.
A_DSC6933A_DSC6936

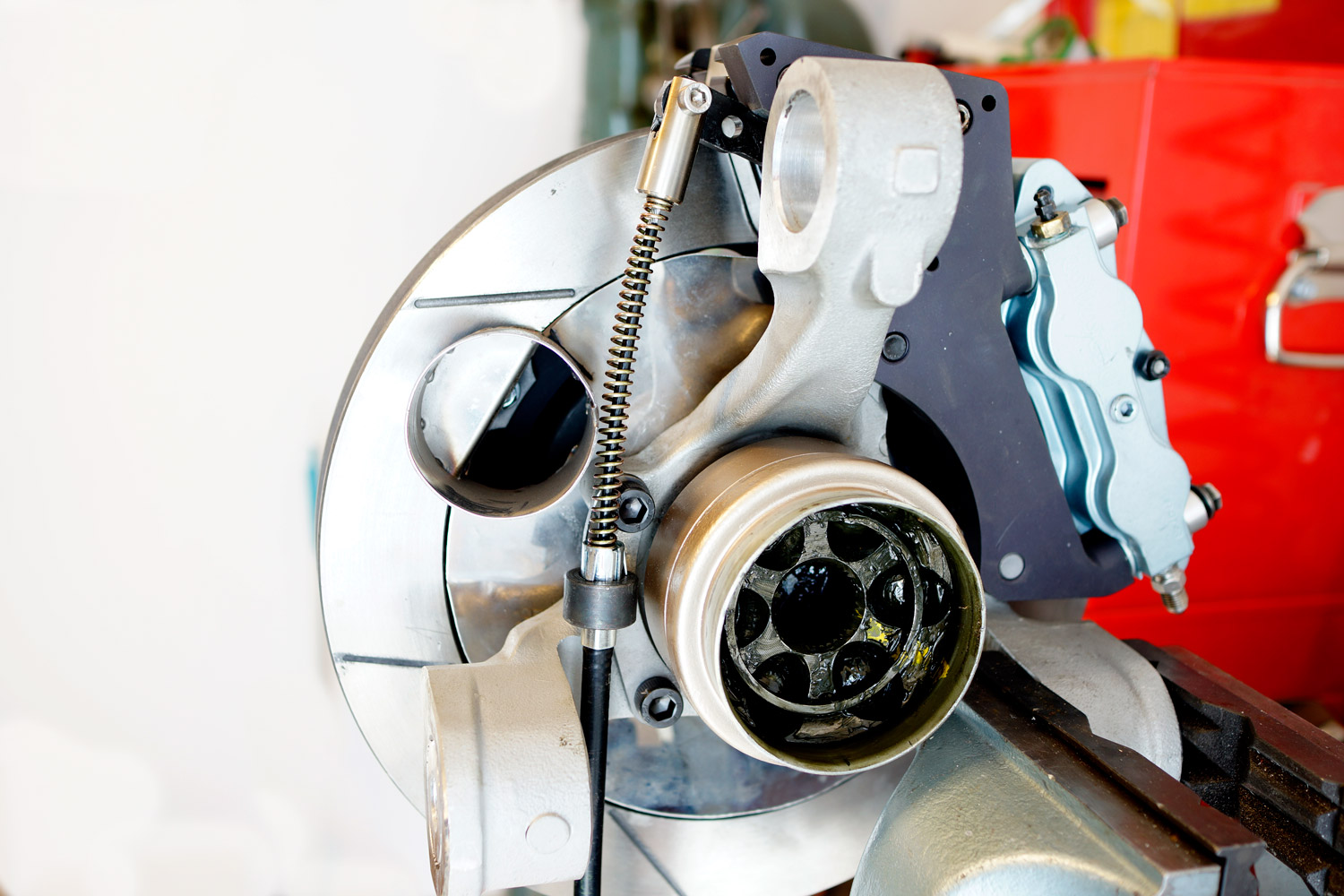

Nedan; Monterat på bilen känns det ju såklart väldigt bra. Till och med vajern visar sig gå att leda någorlunda bra fram till originalpedalen.
A_DSC6938A_DSC6939

A_DSC6945A_DSC6946
Ovan; Så var det bara wiren som skulle dras också!
I en optimal värd hade allt byggs klart innan någon ytbehandling gjorts (karossen skulle alltså inte varit lackad än) och då skulle man såklart bara svetsat fast ett sådant här fäste istället. Nu fick det skruvas i karossen istället. Försänkt skruv på undersidan för att… öh, minska luftmotståndet eller nåt.

Nedan; Handbromswire infäst. Dragningen visade sig bli riktigt bra. I detta fallet ren tur snarare än framförhållning då P-bromslösningen som sagt gjorts efter allt annat varit färdigkonstruerat och tillverkat. En slangklämma håller fast wirehöljet för att avlasta infästningen lite och spara wirehöljet från knäckning eller liknande.
Även en drivaxel-mock kan skymtas på bilen. Mer om det senare…
A_DSC6947A_DSC6948

Bromsar…

Med bromsar monterade var det dags att sätta igång med rördragning. Lite komponenter har handlats hem från andra sidan pölen. Försöker generellt använda samma komponenter fram och bak för att behöva ha färre reservdelar på hyllan. I detta fall blir det samma längd på bromsslangar fram och bak, samma anslutningar och samma rörnipplar i hela systemet. Alla relevanta prylar kan köpas som reservdelar i Sverige, men priserna råkar vara lite bättre i staterna så om inte tidspressen finns beställs det därifrån.

A_DSC5793A_DSC5806
Ovan; Ett gäng komponenter från Speedway Motors i staterna. Alltid lika roligt att öppna påsar med nya, rena prylar i. Rostfria rör (blänker ju fint mot den sidenmatta RAL7015-färgen) istället för vanliga kopparrör. Man får hålla tungan rätt i mun så att man inte borrar hålen fel för komponenterna i nylackade prylar.

Nedan; Samma bromsslangar fram och bak, samma adptrar, nipplar, infästningar osv fram och bak. Ju färre olika komponenter desto enklare. Att dubbelkona rostfria rör visade sig inte vara det enklaste. Biltema-verktyget är att betrakta som en engångsartikel i sammanhanget. För att få tillräcklig klämkraft, fick det klämmas med hjälp av skruvstädet, och en egen dubbelkoningsfnutt fick tillverkas. Svårt att se fnutten på bilden nedan till höger.
A_DSC5800A_DSC5809

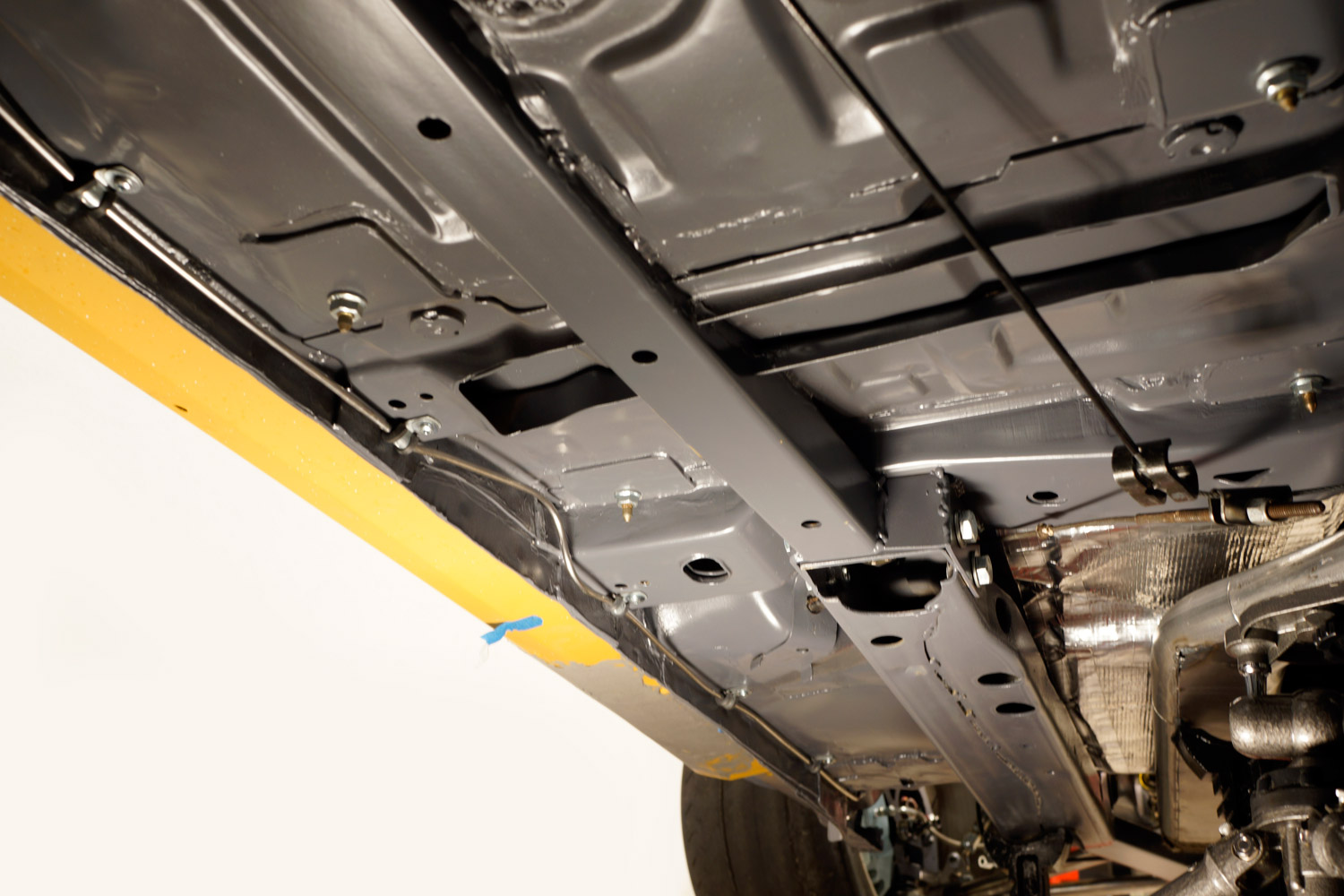

Nedan; Rördragningen till bakbromsarna var lite pillig, men den följer väldigt nära golvet i alla fall. Funderade ett tag på att dra det inuti kupén istället, men det sitter rätt skyddat där det sitter på bilden så det blev undertill istället. Högra bilden visar slangdragning till bakvagnen. I vänsterkant av bilden sitter slangen i ett T-kors till rör som löper längs dedionen. För att inte få okontrollerad rörelse i slangen, begränsades den lite genom en hylsa (som den löper fritt i) som sitter mitt på. Det visade sig att hälften av slanglängden räckte (lika längd fram och bak för att förenkla reservdelslagret) och blev över för fjädringsvägen.
A_DSC6953
A_DSC6951

Bromsar bak

När det kom till bromsar bak gällde det att hitta något som matchade frambromsarna vad gäller kolvarea. Mestadels av lasten läggs på frambromsarna under retardation, Därför är inte styvhet riktigt lika viktig bak som på fram. Det tänkte jag inte på när jag handlade, utan kan snarast klassas som en efterhandskonstruering för att framhäva hur genomtänkt och perfekt det här projektet är…
Bakre oken var nämligen väldigt små (fysiskt) jämfört med framoken, som är gigantiska. Dock är undertecknad övertygad om att de kommer fylla uppgiften väldigt bra.

A_DSC5846A_DSC6932
Ovan; Wilwood IR-GT4R. Rätt kolvdiameter, låg vikt och klarar nog jobbet som bakbromsar bra. 4-kolvsok har ju så klart inte någon P-broms… och det tycker ju SFRO är rätt bra att ha. Med andra ord köptes en uppsättning p-bromsok. Även dessa tillverkade av Wilwood. Sannolikt utvecklade av någon ingenjör som var trött på sitt jobb. Antagligen är det en cheddarluktande, engineer-Bob som tyckte det var viktigare att komma hem till grillen och dricka Bud än att göra bra produkter. Därefter har gissningsvis gjutverktyg varsamt tagits fram av slarviga små barnfingrar fem mil utanför en stad som inte Uppdrag Granskning känner till i Bolivia och till sist har en oförstående marknadsavdelning börjat sälja produkten utan att ens titta på den. Med andra ord som vilken vanlig manick ”made in the USA” som helst…

Nedan; Oken har fått en spacer monterad för att kunna greppa över de breda bromsskivorna. Eftersom det inte finns någon vettig infästning på dem har glidpinnar konstruerats. (många väljer att istället att montera oken stumt i en tunn plåt och sen montera denna i spindeln och låta plåten göra arbetet – jag måste ju så klart gå min egen väg och uppfinna hjulet på nytt istället… Hur var det nu med svenska, smörgåsbordsätande midsommarstångsdansande ingenjörer? De kanske inte är så mycket bättre än Budweiserdrickande jänkediton?)
A_DSC5840A_DSC5842

A_DSC6934
Ovan; Ganska mycket TV-kocksvarning i dessa uppdateringar eftersom det aldrig visas någon action utan bara resultat, men så här blev det. Liten temperaturdekal på oket också för att kunna ha lite koll på värme… Temperaturskalan börjar på 100 grader, så svårt att ha dem som termometer på garagetemperaturen men förhoppningsvis kommer väl bilen ner från pallbockarna innan OPEC slutar sälja olja.

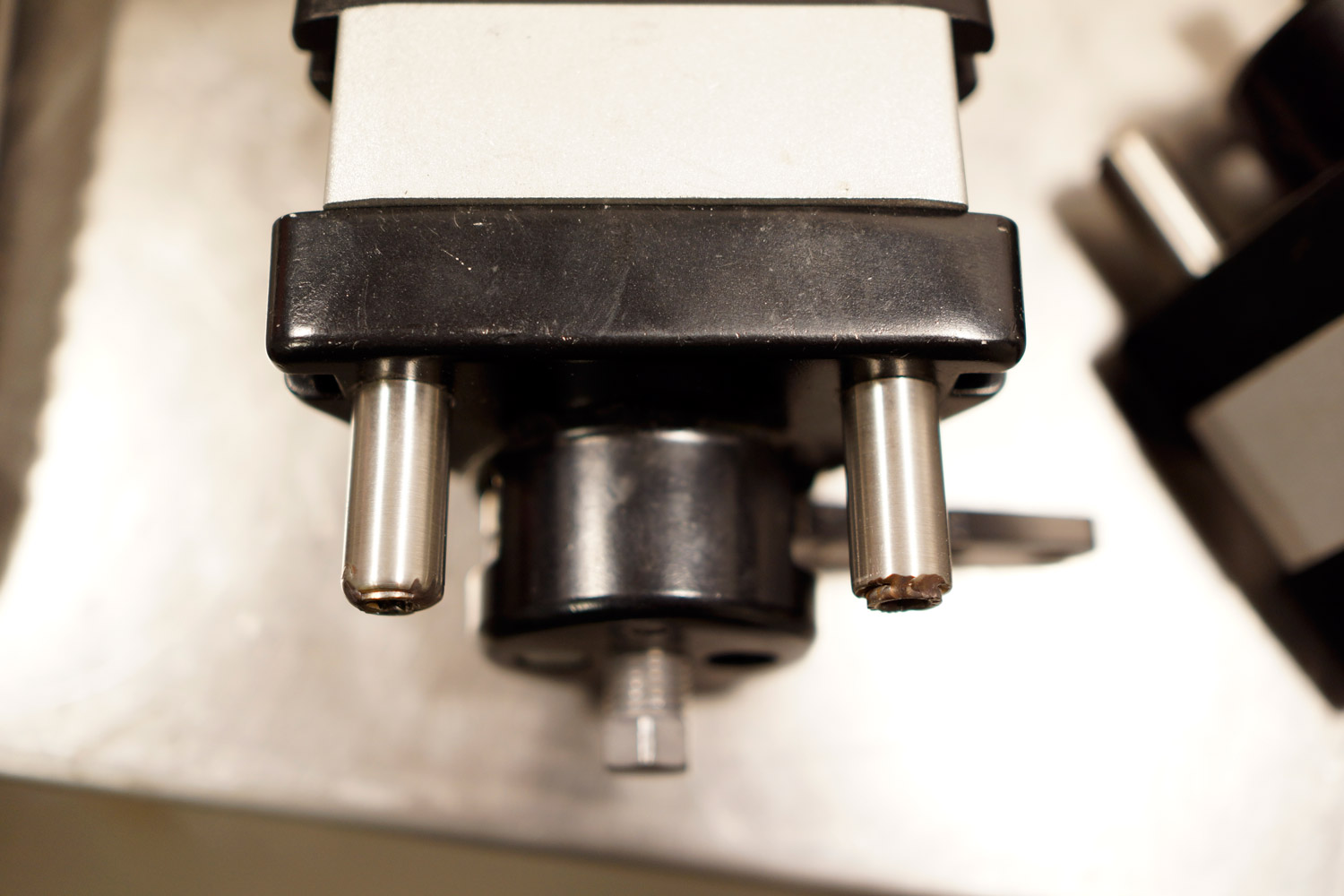

Nedan; I fantastisk kvalitetsanda visade sig hårdvaran till de fantastiska P-bromsoken kom så klart obehandlad i vanligt svartstål. De Aluzink-behandlades för att hålla lite längre än bara första provturen. Högra bilden visar bromsoksadaptern, en av få CNC-frästa detaljer i projektet. Även pegs och pinnbultar till bromsoket är CNC-svarvade, signerade ”Joakim”. Tack för hjälpen!
A_DSC5838A_DSC6935

Wilwood förtjänar inte på något sätt ett dåligt rykte pga p-bromsarna. De är imponerande slarvigt tillverkade när man jämför dem med deras andra keramiskt coatade, unobtanium CNC-billettjohejsan megabromsok. Som med allt annat får man vad man betalar för och för 400:-/st kan man nog inte begära mycket mer. Framoken har ett listpris på 2800 dollar/st och P-bromsoken 99 dollar/paret som jämförelse…

Skulle det visa sig att de inte fungerar, finns det många standardbilar som använder liknande P-bromsok, Audi R8 tex. Prislappen är så klart inte 400:- (och vikten är betydligt högre…), så Wilwoodoken får bekänna färg först…
brembo_d_parking18
Ovan; Audi R8-ok (höger) samt Brembo eftermarknadsok (vänster).

Bromsar fram

Tidigare i våras skruvades bromsoken fast på spindlarna. Känslan av att skruva fast dem för första gången och det sitter perfekt centrerat och allt passar utan en enda provmontering tidigare – när man har byggt alla detaljer runtomkring själv är… obeskrivlig. Det är inte för att låta dryg som det tjatas om detta hela tiden, men det är en enorm kick att konstruera saker och sen få kvittot genom att det blir exakt så som man tänkte sig. (undrar om man får äta upp det där citatet efter första provkörningen?)

Bromsslangar krävde dock en hel del funderande för att få rätt på. Dels skulle längden bestämmas, sen kan inte slangen vridas, utan bara böjas vilket också ställde till en del. En del klurande i att få sånt att löpa fint.

Bromsarna förresten. Wilwood P6R (även kallade Prolite på vissa ställen). Magnesium/aluminiumhus med keramiskt coatade kolvar (för att inte överföra värme från beläggen) samt polerade, rostfria plåtar inuti tråget för att reflektera bort strålningsvärmen. Mums.

A_DSC5803

A_DSC5802A_DSC5847
Ovan; För att inte slangen skulle ta emot någonstans och för att inte utsätta den för konstiga vridningar fick det experimenteras en hel del. Det slutade med att en position hittades där slangen behövde fixeras vid spindeln för att röra sig rätt. Med lite enkel hårdvara löstes problemet…

Nedan; Buntbandet på bilden ovan utbytt mot plåt och gummiklämma. När beläggen hamnar i oket, då känns det nästan på riktigt!

A_DSC6818A_DSC6128

A_DSC6881
Ovan; På plats, äntligen. Bara att trampa på pedalen nu med andra ord.

Bromsar, renovering

Det här var ju (från början) ett budgetprojekt. Det är fortfarande ett budgetprojekt i form av att det går mycket arbetstid istället för pengar för att lösa problem.

Budgeten innebar att det var bara och glömma att köpa nya flashiga AP-ok, Brembo eller liknande. Och sexkolvsok måste det ju vara för det är ju… coolt.
E-bay dammsögs efter möjliga kandidater långt innan projektet egentligen påbörjades och ett par rejäla hejdare lyckades ropas hem för ett blygsamt kostnad. Som vanligt med begagnade prylar är det alltid bra att börja med att renovera dem, så slipper man strul senare längs resan. Bromsoken var inget undantag – nya O-ringar, ny ytbehandlning på alla fästelement, polering av värmeplåtarna och lite ny färg lyfte oken till nyskick.
Lekte även med tanken på att fräsa in PONTIAC på oken, men det föll på att det inte fanns någon gratis-tid i en CNC fräs någonstans. Budgetprojekt, remember?…

DSCF5113DSCF5117
Ovan; När väl oken kom hem från staterna visade de sig vara betydligt större än förväntat. På den högra bilden står ett A4-kuvert i oket som en storleksreferens. I välkänt Wilwood-manér, har den svarta ytbehandlningen övergått till en lila-violett färg. Inte så lockande, så…

Nedan; …därför togs beslut att måla om dem. Plasti-Cote motorgrund och därefter Pontiacs motorblåa nyans som en liten hyllning till företagets glansdagar. Även fästelementen fick ny svartoxid då den gamla var rätt rostig på sina ställen.
DSCF8168AIMG_3701

Nedan; Antingen besitter undertecknad små nätta frökenfingrar, eller så har bromsoken kapacitet att stoppa vilket lok som helst. Det sistnämna stämmer bättre. Som synes på handleden är de inte fjäderlätta, men strax under 4kg/st får anses vara ok för ett så stort ok.
ADSC02275

Styrarmar

Det var meningen att styrarmarna skulle CNC-fräsas. Egentligen inte ett behov, men för att få lite snygg rund radie på ytterkanten så hade det varit smidigt. Tyvärr visade det sig bli alldeles för dyrt att leja bort fräsningen, så istället kläcktes den eminenta idén att laserskära ytterprofilen och därefter bara borra hålen i fräsen. Det visade sig vara en ganska bra idé – ofta är det planing och fräsning av konturer som tar längst tid i en manuell fräs. Att ”bara” borra lite hål med rätta kordinater går ganska fort.

A_DSC5104
Ovan: Godis. Ny leverans med delar från… Lasermannen! Nya vipparmar, förstärkningar till övre länkarmar, nya infästningar till coilovers i subframen med ett hål till på höjden och sist men inte minst råämnen till styrarmarna (till höger).

Nedan; Lite planing och några hål senare så gick de från stålbitar till styrarmar.
A_DSC5105A_DSC5115

Nedan; Färdiga. 1:10-kona för volvo styrled. Tre hål för att enkelt kunna exprimentera med styrutslag och antal rattvarv.
A_DSC5116

A_DSC6262

Ovan och nedan; Slutgiltigt resultat blev bra! Monterad på spindeln, passar som handen i handsken. Styrleden tar inte emot bromsskivan när den sitter i innersta hålet, och det tiden kommer det komma en värmeplåt mellan spindel och skiva som skyddar gummimembranet på leden. Styrväxeln har kortats ca 20cm vilket gjorde att stagen till spindlarna behövde förlängas. Därför har de kompletterats med en skarvmutter (M14 skarvmutter fanns inte som standard, så det blev att svarva en egen…) och en förlängare.

A_DSC6259A_DSC6261

Pga styrväxelns placering blir Ackermann (vinkelskillnad mellan ytter- och innerhjul då dessa har olika svängradie vid stora utslag) ganska lidande. Den blir något bättre när spindelleden flyttas ut till yttersta läget, men är fortfarande inte imponerande. SFRO brukar tycka Ackermann är ganska viktigt, men i mina ögon är det något man behöver när man ska navigera på parkeringsplatser. Enda gången man har väldigt stora rattutslag är i låg fart, övrig tid använder man sällan mycket mer än 10-15° utslag. Får se vad SFRO säger den dagen det blir dags.

Det går att få mer Ackermann genom att tex flytta styrväxeln bakåt. Problemet är ju bara att där finns infästningar för länkarmar. Man kan tänka sig att vända på infästningen på spindeln och lägga styrväxeln ovanför, men där finns ett oljetråg… Kompromisser kompromisser… 😉





Framvagn

Fortfarande jobb kvar, men det är lättare att hitta motivation när det börjar se ut som en bil. Övre och undre länkarmar på plats, push-rods fixade, spindlar monterade och bromsskivorna hänger på mest för att…

Kvar att fixa är bland annat styrarmar på spindlarna, länkaren till styrväxeln, lite shims för att ställa hjulvinklar och annat. Sakerna kvar att fixa är nästan räknade på två händer, vilket innebär att det inte borde ta allt för lång tid.

Kan du som läser här laserskära aluminium, så hör gärna av dig med en kommentar till inlägget.

A_DSC4949
Ovan; Pushrods (även om vipparmarnas geometri skall göras om), länkarmar, spindlar och styrning på plats. Länkhuvuden kommer få gummiballonger som skydd senare. Även torrsumpstanken till motorn har hittat dit.

Nedan; 18×10″ fälgar, med 285×30-däck. Röret i längst fram är tänkt att bli framtida krängningshämmare. Så fort det finns en närmare viktuppskattning på bilen, kan fjäderkonstanter och krängningshämmarkonstanter börjar räknas ut och därmed knivar dimensioneras. Tills vidare är det bara ett rör med andra ord.
A_DSC4948
_DSC5001

 Nedan; En liten avslutande bild som jämförelse i CADen och i verkligheten. Äntligen börjar det se ut som en bil!

Frontsuspension2A_DSC4993
