Kylsystem, check!

Med sista prylen färdigtillverkad till motorn (oljeavskiljaren förra veckan) är det dags att ta sikte på uppstart. När allting var klart och utsorterat på motorn (ha ha ha! Jag trodde faktiskt på allvar att allting var klart vid det här laget – naivt…) var det dags att sortera ut det omedvetna byggslarvet för att kunna starta motorn. Vi börjar med kylsystemet.

Tyvärr saknas lite fotodokumentation här för att kunna lägga ut texterna. Det var ganska mycket frustration och sena timmar i garaget för att få det här klart, och hade kameran legat i närheten hade den sannolikt åkt i väggen av irritation.

A_DSC8414A_DSC8417
Ovan; Bra kylsystem är täta. Överallt. Mindre bra kylsystem är täta på nästan alla ställen. Med 16L vatten nedhällt i systemet uppdagades vatten hängandes under ramen och på golvet. Läckorna lokaliserades, och därefter gjordes andra insikten – att det saknas vettig avtappningskran för att tömma systemet. En skruvmejsel och någorlunda siktande med spann löste det över förväntan. Avtappningskran hade varit bra, men det är trots allt ganska sällan man tömmer kylsystemet så det hamnar sannolikt sist på någon priolista för framtida uppgraderingar.

Nedan; Läckorna… just det ja. Förutom några slarvigt dragna slangklämmor, visade sig nedre röret mellan kylare och motor, samt en lagningsvets i bröstkåpan vara bovarna. Röret – klantigt värre – hade man synat det så hade det varit uppenbart att röret inte var tätt. Nu var det klareloxerat, så det var bara att bita i det sura äpplet; slipa bort eloxeringen, borra ur hålet och bränna dit en sotig aluloppa mitt på det mest synliga stället. Tid för omeloxering fanns inte.
Läckaget på bröstkåpan – såklart på ett oåtkomligt ställe. Bara att bita i det sura äpplet och riva av alla komponenter framför blocket på motorn. Förstöra packningar osv. Att plocka loss halva motorn visade sig vara ganska omständigt, men det gick fortfarande på mindre än 1,5h innan bröstkåpan låg på arbetsbänken.
A_DSC8413A_DSC8411

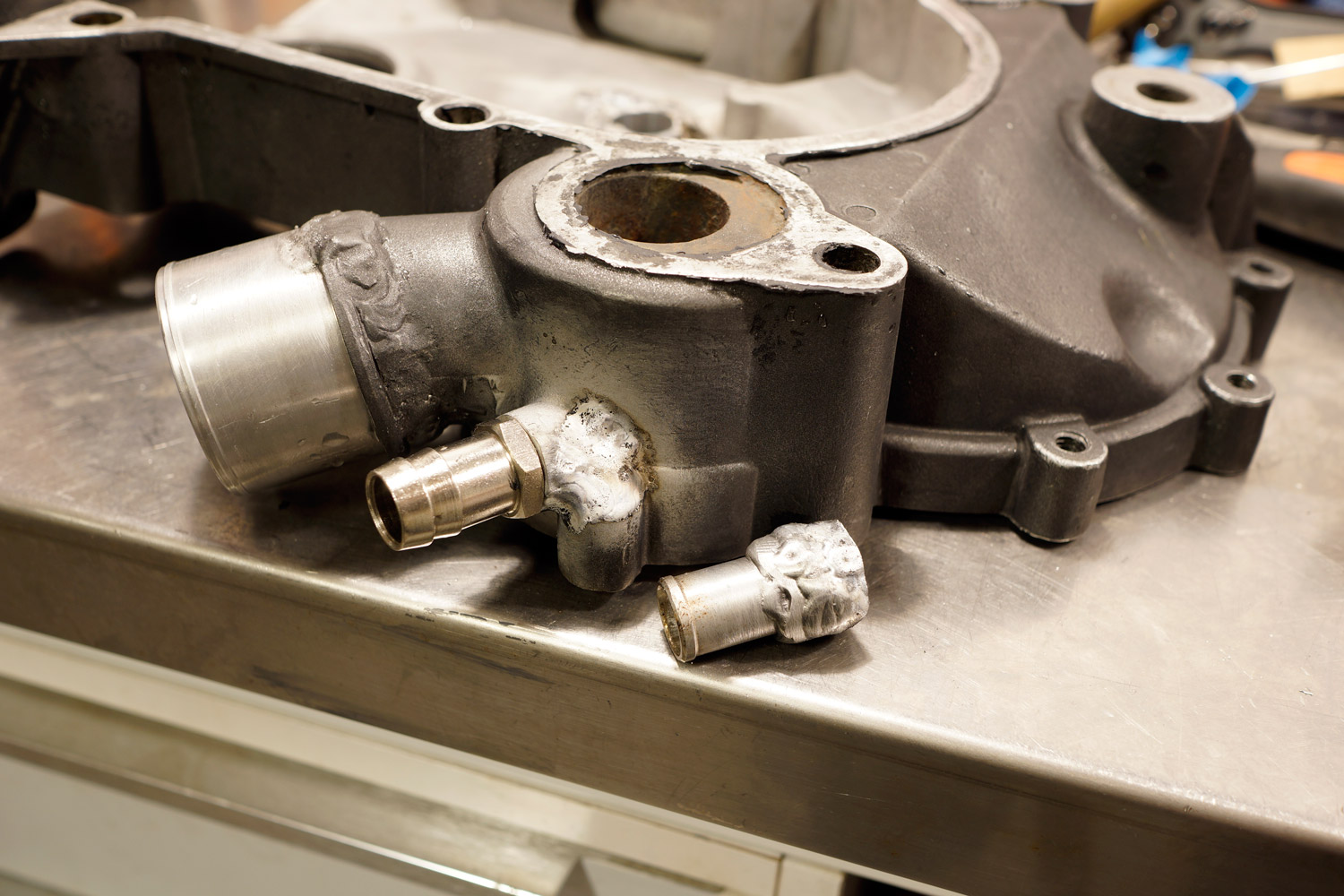

Nedan; Bröstkåpan är tillverkad 1970. Den är alltså 47 år gammal. Gjuten aluminiumhistoria som är lite lagom ärjad överallt. Efter många timmar att försöka täta befintlig slanganslutning, flera kvällar faktiskt, gavs försöket upp. Spiken i kistan var när sista svetsen skulle läggas för att tätas, och gasen tog slut i samband med detta.
Istället införskaffades en rörgängad mässingsanslutning. Det blev mycket bättre. Tyvärr var godset tunt på ett ställe vilket gjorde att uppborrningen och gängningen gjorde ett nytt hål. Denna gång gjordes aluminiumet rent enligt konstens alla regler, inkl glasblästrning. Vid det här laget hade det nog meckats bröstkåpa i fyra nätter. Irritationen nådde nya höjder.

AFoto-2017-08-20-15-54-44A_DSC8418

Arbetet lönade sig dock, och efter mycket om och men kunde kylsystemet återfyllas och vattnet stannade kvar där det skulle.

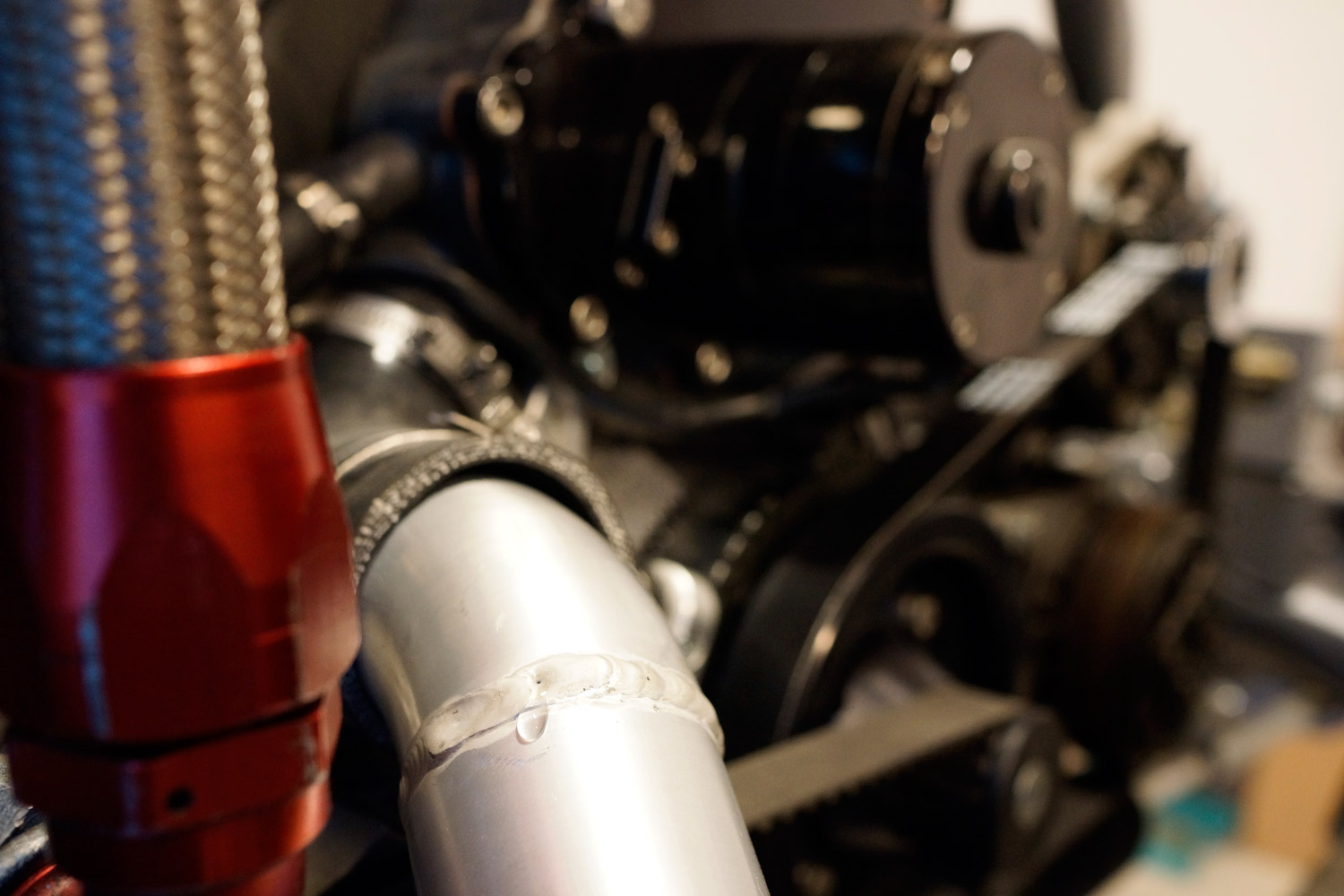

Ovan; Nu börjar det ta sig. Återfyllt och tätt kylsystem – 16 liter vatten och 4 liter glykol. Verkar hålla tätt, och hoppas det gör det när det blir lite tryck i systemet också!
Slanglängd mellan motor och kylare får anpassas den dagen skärmar och övriga paneler är på plats. Inte långt kvar nu innan uppstart.

Termostathus

Kylaren har AN20-anslutning och en sådan slang lokaliserades på eBay efter lite letande. Lättviktskoppling pressad direkt på slangen och en skadad wigginsanslutning i andra änden. Kevlar-slang, bara för att… Väger absolut ingenting. Termostathuset visade sig dock ha fel anslutning för slangen (kanske inte så konstigt), så det fick bli lite justering.

A_DSC8130A_DSC8131

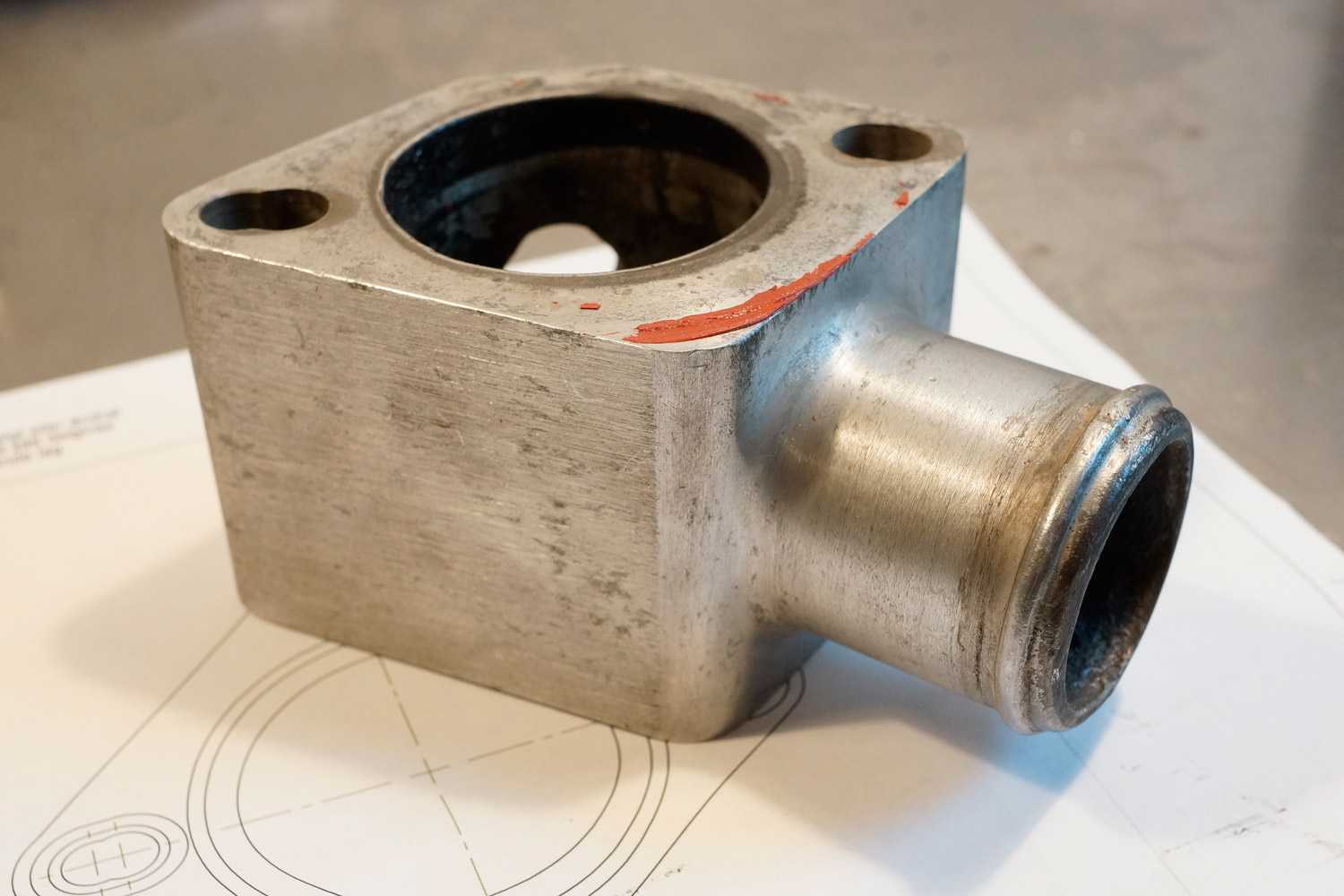

Ovan; Termostathuset innan fräsen började tugga i det.

Nedan; Anslutningen kapades bort och därefter frästes en recess för att stumpen från wigginsanslutningen skulle kunna återanvändas som slangstos. Den skarpsynte ser att en recess även gjorts för svetsfogen.
A_DSC8132
A_DSC8133

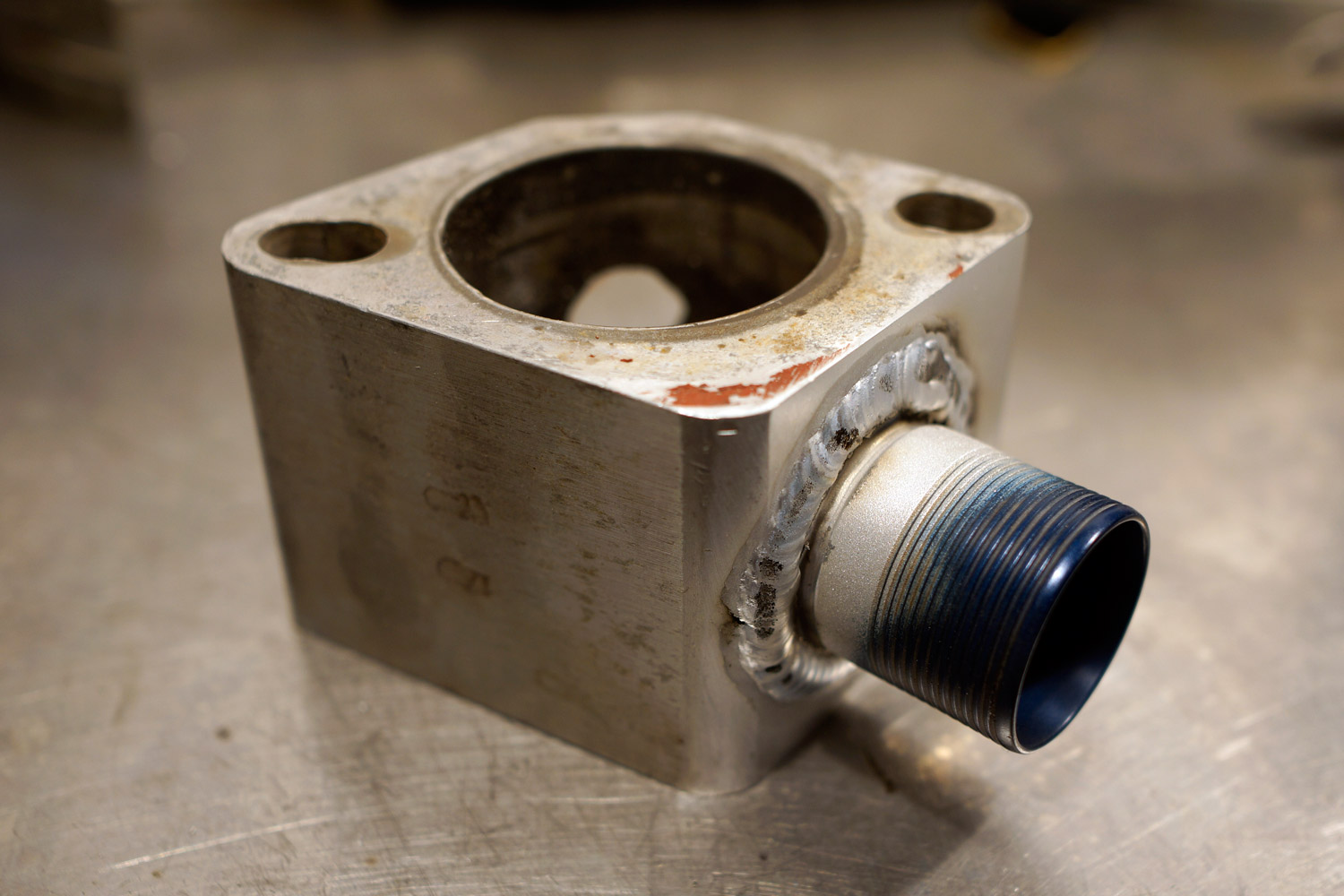

Nedan; Färdigsvetsad och färdig. Helt färdigställd och fin… Färdig. …men ser den inte lite tung ut?
Orörd vägde den in på 450 gram. Halvt kilo termostathus… Det funkar ju inte.
A_DSC8134
A_DSC8135

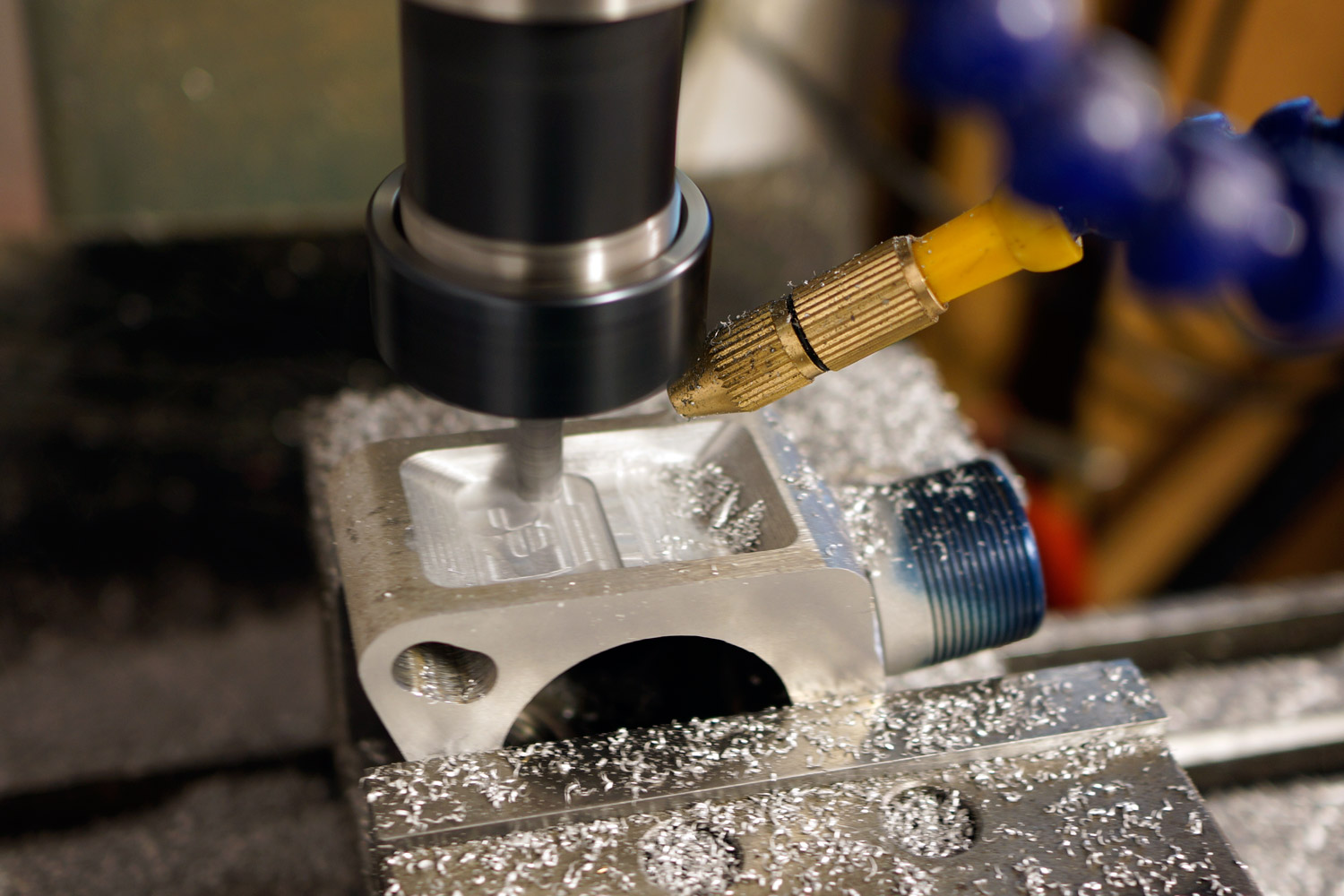

Nedan; Jo men visst var den lite tung. Upp i fräsen och börja karva bort onödigt material. Grovfräsning med vanlig pinne och därefter finfräsning med fullradie. Lite nervöst på några ställen eftersom de gängade hålen verkade handborrade och knappast satt på några jämna avstånd. Men fräsen lät bli att slakta dem, trots en omättlig hunger på aluminium.
A_DSC8136
A_DSC8137

Nedan; Färdigt resultat, från 552 gram(!!!) till 185 gram. O-ringsanslutningar istället för packningar, liten styrning i nedankant för att alltid hamna rätt mot termostaten (eftersom jänkehålhålen gör att man kan placeras huset precis hur som helst) nya pluggar och nytt termostatlock.
A_DSC8298

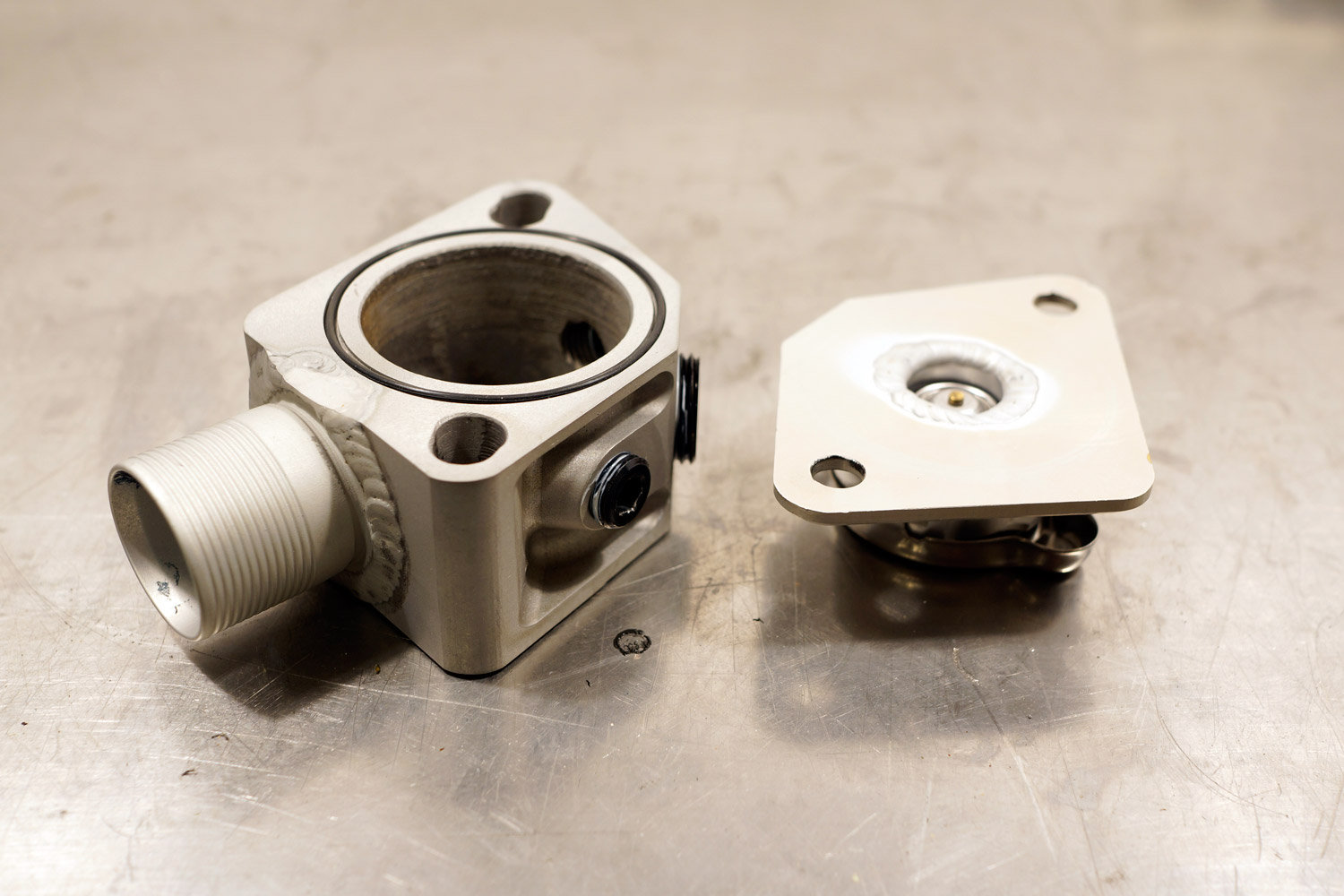

Nedan; Det går ju inte att återanvända samma lock som tidigare, nu när termostathuset blivit så fint. Sagt och gjort beställdes nytt termostatlock från staterna, anslutning från Kina och en Sverigetillverkad aluminiumstump. Notera att brickorna är försänkta… Nördigt.
Ja, det är försänkta ytor för brickorna så att dessa hamnar flush med resten av huset.

A_DSC8295A_DSC8297

AC-kondensor

Kondensorn är på plats, och funkar inte enbart som AC-pryttel utan även som stenskottsskydd för kylaren… Kanske ett dyrt skydd, men kylaren är ju ännu dyrare! Skämt o sido, det blir något nät i fronten också för att hålla små barn och fåglar borta i alla fall.

ac-kondensor
Ovan; Gick visst lite fort i själva byggfasen här så kameran hann aldrig komma fram. I alla fall – blåa ramen sitter skruvad fast i kylarramen (grå). Kondensorn sitter därefter skruvad fast i den blåa ramen. På sikt, när fronten är på plats, kommer en kanal byggas mellan blå ram och front för att all luft som tas in i fronten ska pressas genom kylaren. 1mm aluminium, vikt ca 600 gram.

Nedan; Och där var det klart! Begagnad kondensor från en Volvo 850 visade sig matcha bredden perfekt på C&R-kylaren. Himla trist att hänga dit begagnade delar, men det kändes svårt att motivera nyinköp av en kondensor när man vet att donatorn fungerar. Om ett halvår ser man förhoppningsvis inte den längre när karosspaneler börjar komma på.
Ett halvår? ETT HALVÅR??? Sa jag ett halvår? Ett halvt decennium menade jag såklart, med nuvarande tempo…

a_dsc8043a_dsc8044

Nedan; Svarvade fina skruvar att svetsa fast i ramen till kondensorn. Dessa håller som sagt kondensorn. När man ska svetsa aluminium är det bra att slå över svetsen till AC läget, istället för DC. Kör man på DC kan man värma i en evighet utan att något händer… Till slut smälter man sönder sina fina aluminiumskruvar…
Gör om gör rätt med andra ord. Nya fick svarvas och med AC-läget aktiverat gick det ”något” enklare att få dit dem…
a_dsc8027a_dsc8028

Nedan; Svetsskruvarna ovan är de som kondensorn sitter infäst i. Muttern respektive skruvskallen är de som håller själva kåpan mot kylarramen. När fronten monterats skall det byggas en kanal från luftintaget i fronten som ansluter mot kylaren (rättare sagt kåpan runt kylaren som nu byggts).
a_dsc8100a_dsc8099

Kylarram pt. lll

Kylarramen är klar och kylaren är på plats! Kylaren är en, något överdimensionerad, modell med integrerad värmeväxlare för motoroljan. Lär inte bli några problem med för varm motor förhoppningsvis.

A_DSC7773A_DSC7772
Ovan; En lätt begagnad kylare från en nån tävlingsbil (från nåt Penske-team) köptes för många år sedan från eBay.
Nedan; AN20 anslutning på inloppet, 50mm utlopp. Lär inte bli några problem att flöda vatten till motorn… Utöver det finns där fyra andra uttag på kylaren som kan användas till givare eller annat.
AN16 på motoroljan – samma sak där med flödet.
A_DSC7775
A_DSC7774



A_DSC7734
Ovan; Översta profilen till kylaren. Samma sak som undre – ett antal omtag och rätt mycket fräsning. Höll på att få hybris och fräsa in ”Firebird” istället, men fick det aldrig att se bra ut och konstaterade snabbt att ett ingenjörigt fackverk är betydligt stilrenare.

Nedan; Svetsat och klart. Drygt fyra kilo väger ramen och trots blygsam vikt blev den helt jävla extremt bautastyv! Eftersom skärmarna skall fästas mot kylarramen är det bra – inget karossfladder i onödan.
A_DSC7776
A_DSC7777

A_DSC7778A_DSC7779

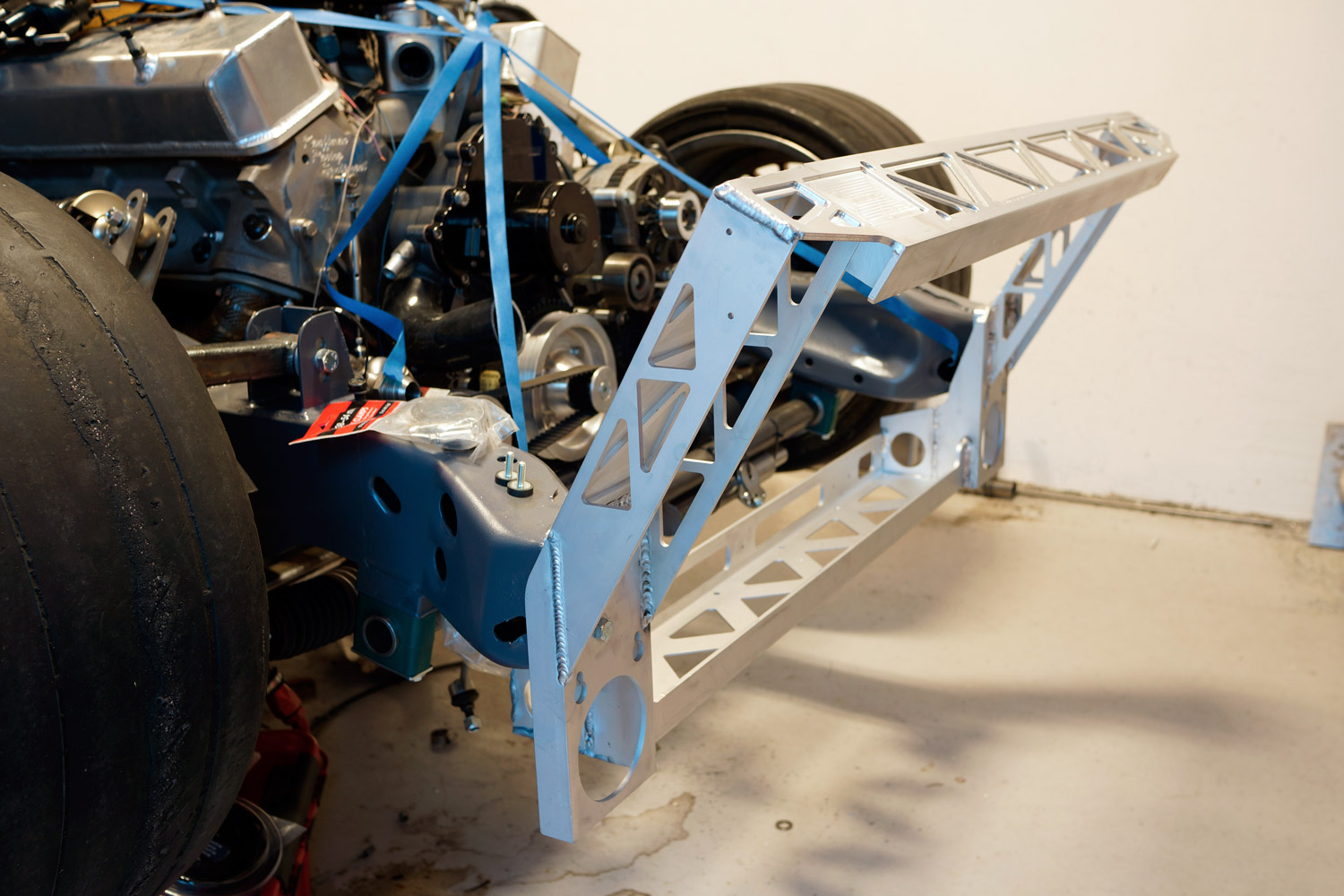

Ovan; Ja, här skymtar visst lite framtida uppdateringar också, men försök fokusera på kylarramen så kommer de andra sakerna om inte allt för många veckor. Kylarram med kylare i… Kvar att tillverka är anslutningen för ventilationskanalen från fronten – tanken är att det skall vara tätt så att all luft som tas in i fronten passerar genom kylaren. Fästen för AC-kondensorn är också kvar att ordna. Ja, du läste rätt – det blir AC… Någon komfort måste man få ha.

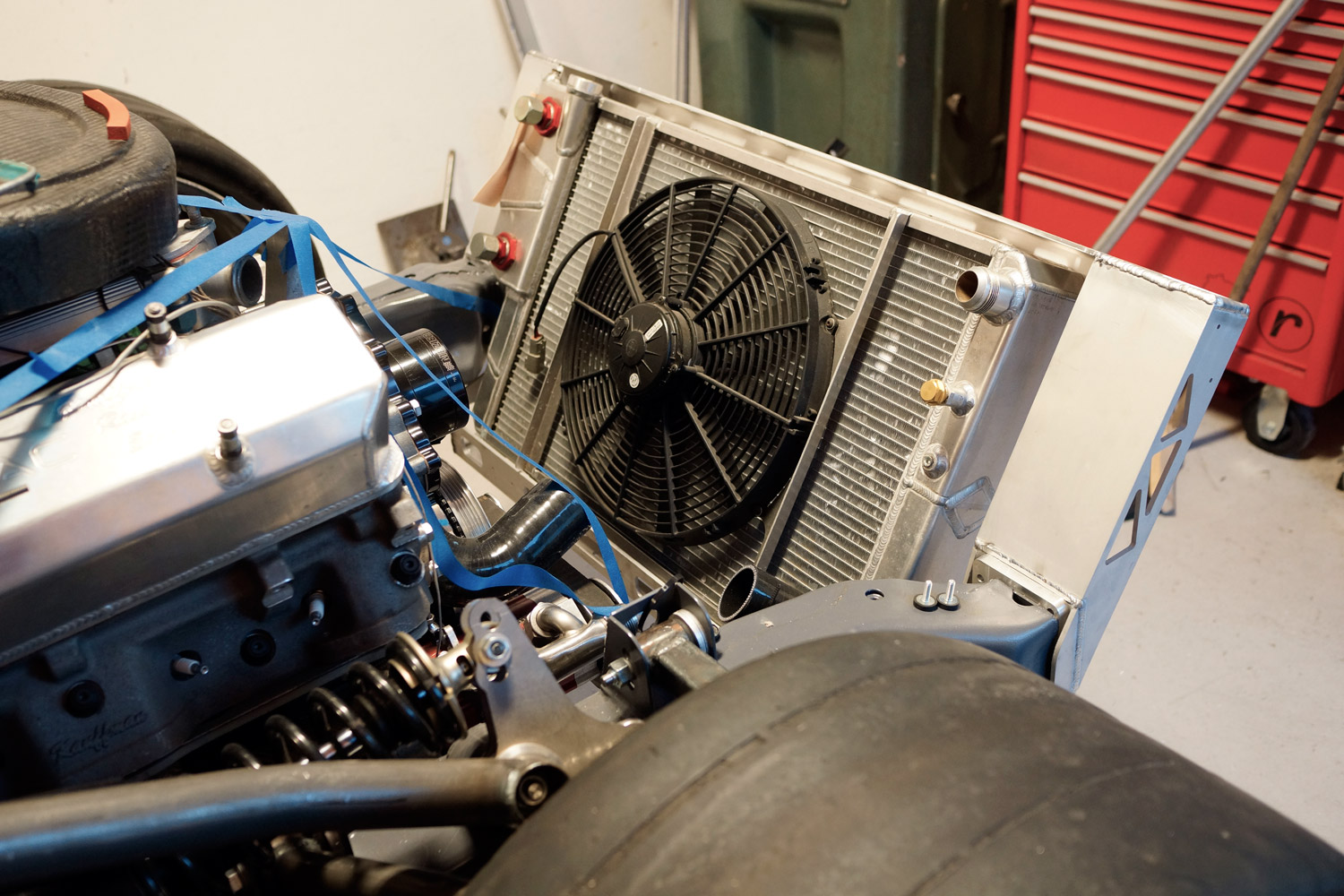

Nedan; Framåtlutad kylare ger bra åtkomst för att tex byta kamaxel utan att plocka ur motorn. Det är en bra egenskap.
A_DSC7784
A_DSC7787

Nu får kylsystemet mogna lite. Några andra punkter behöver färdigställas innan de sista detaljerna i kylsystemet ordnas.



Torrsumpstråg

Motorn har torrsump, dvs det sitter en separat tank bakom passagerarsidans framhjul.
Eftersom utbudet av färdiga torrsumpstråg för Pontiacmotorer är högst begränsat (obefintligt), byggdes ett eget för många år sedan. Kompromisserna som gjordes då, pga en ganska klumpig framvagnsbalk, gjorde att evakueringen av oljan kunde förbättras. Det mesta av oljan har sugits ut ur ett enda steg (det på botten av tråget). Tråget har på något sätt inte varit dåligt, utan gjort sitt jobb bra. Men det går såklart inte att hålla förbättringsfingrarna borta…

Det är ju nämligen synd att inte förbättra en sådan detalj innan motorn monteras med tanke på svåråtkomligheten när väl motorn sitter på plats. Planen från början var att bygga ett nytt tråg i aluminium för att spara lite vikt, få lite gratis kylning och helt enkelt för att aluprylar är najs. Men det skiter sig eftersom en AC/DC-TIG fortfarande lyser med sin frånvaro i Pontiacens nittonkvadratsmetergarage.

A_DSC6153A_DSC6151
Ovan; Befintligt tråg med dess kompromisser. På bilden syns de urkapningar som fick göras för att förra framvagnsbalken skulle få plats. Den nya balken är betydligt rymligare, så nu skall det gå lättare att konstruera ett nytt tråg.

Nedan; Tråget från insidan. Som synes, suger bara en utgång direkt från botten (syns lite dåligt i den svarta oljan, men uppe till höger i den vänstra bilden). Den andra tvingas suga med rör ovanfrån – och tänker man lite, inser man vad som händer när man får in luft i röret. Som sagt, tråget har fungerat även så här, men förbättringspotential finns.
A_DSC6293A_DSC6292

Istället fick det bli ståltråg i tunnplåt, precis som det gamla.
Några förändringar skall dock göras:

  • Torrsumpen har tre sugsteg, och alla dessa skall suga från tråget, istället för som det är nu där en suger från tråget, en låtsas suga från tråget, och den andra mest suger luft uppe i höjd med kamaxeln.
  • Vidare skall kammarna separeras likt bilden nedan. Detta görs dels för att inte oljan inte skall röra sig för mycket innan den kommer fram till utsuget, men även för att förbättra aerodynamiken kring vevaxeln. Lite akademisk överkurs på det sistnämnda, men det är lika bra att göra rätt enligt teorierna när man ändå håller på.
  • Även en skrapa (höger bild) skall integreras i tråget så att inte inödig olja slungas upp tillbaka i vevhuset, utan transporteras ut till torrsumpstanken fortast möjligt.
  • Totalhöjden på tråget kan också optimeras något. Där finns gissningsvis 15mm onödig luft. Lågt tråg innebär att motorn kan sänkas ännu närmare marken, även om det för stunden är växellådan som är begränsande faktor eftersom motorn redan sänkts 80mm.

Supercarparts002pontiac_block+crank_scraper PHR0906
Ovan; Torrsumpstråg från någon LSx-racemotor med separerade kamrar. Skrapan på bilden till höger är faktiskt från en Pontiac-motor. Det finns sådana att köpa, men jag ska såklart krångla och satsa på en integrerad i tråget istället. I slutändan är en integrerad lösning betydligt prydligare än lösa detaljer som klämmas in mellan tråg och block.

Det största, och tråkigaste, arbetet är inte helt oväntat att försöka mäta upp dagens hålbild på blocket. Inte helt enkelt, men efter otaligt antal pappersmallar fanns ett utkast framme. Skärfilerna skickades till min hjälpande hand, Henrik, som levererade på rekordtid. Därefter punktades allt samman.

A_DSC5792A_DSC6154
Ovan; det blev nog ett tiotal versioner innan alla hålen var rätt på plats. Nagelsax och vanlig sax för att klippa ut det. Ganska tidsödande arbete. Resultatet (till höger) blev dock riktigt bra.

Nedan; klipp-klipp-klipp… ut och prova på motorn. Nej, ett hål skall flyttas ungefär 1mm till höger, ett annat 1mm upp och vänster, tredje flyttas tillbaka 1mm osv. Ctrl P och klipp-klipp-klipp och börja om igen… Tålamodsprövande.
scrapbook

A_DSC6193A_DSC6194
Ovan; Flänsarna runt om är 3mm. Utsidan av tråget byggs i 1,25mm och väggarna är 2,5mm. Notera att väggarna skiljer sig åt beroende på överfallets utformning. Den effektiva delen av skrapan, som riskerar att komma i kontakt med vevaxeln, frästes ner från 3mm till 1,1mm istället. Om någonting i motorn skulle gå sönder, kommer skrapan slås sönder istället för att ha sönder resten av motorn.
