Nya skor
Kejsaren har fått nya skor. De gamla Michelin Pilot Sport Cup som har använts för att flytta runt bilen, bygga hjulhuskanter etc har tjänat ut sitt syfte. Nu får det istället bli nya, klistriga Kuhmo V70.

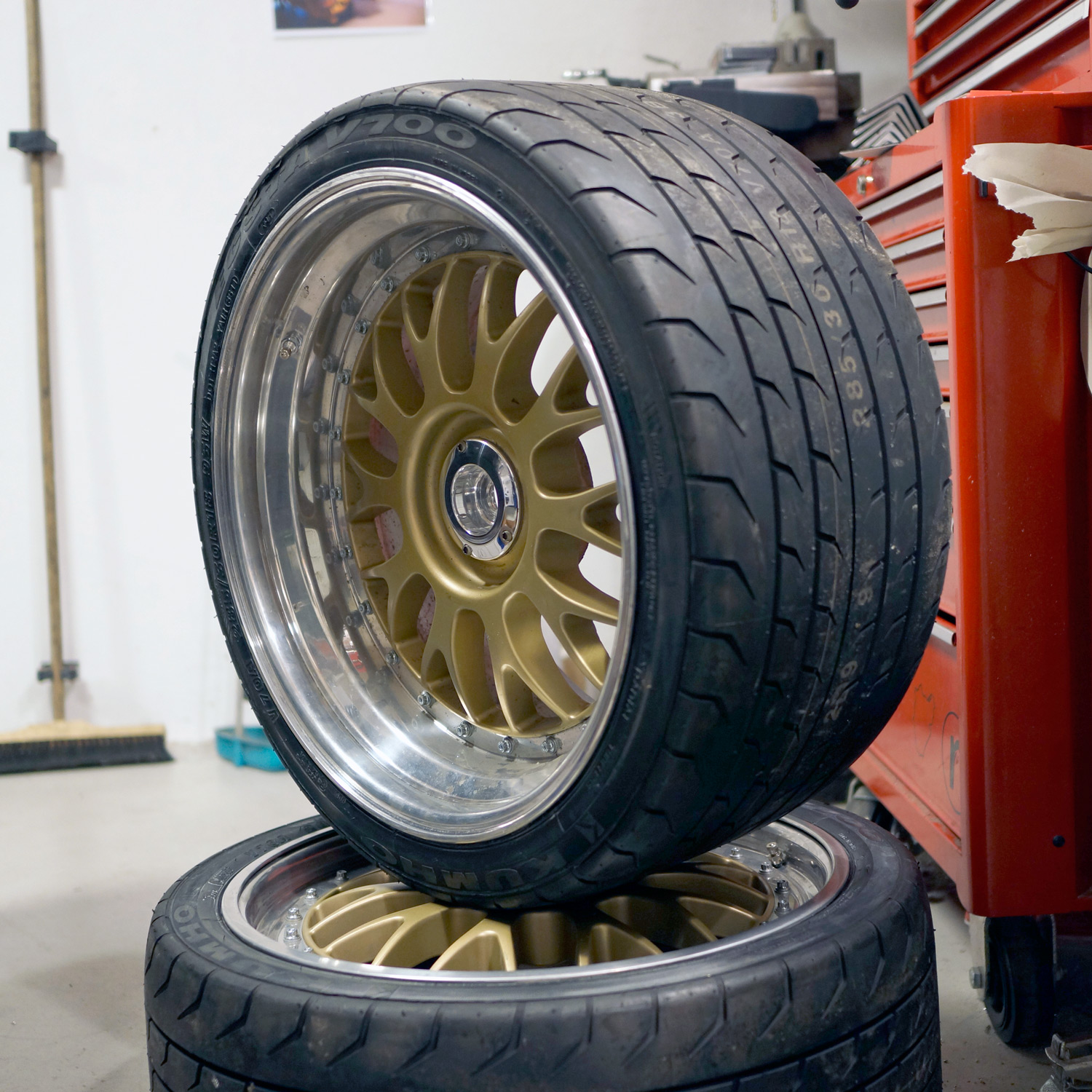

Ovan; Man kan nästan tro att Kuhmo har haft en brittisk konstruktionsavdelning när däcket tillverkades. V70A heter modellen om man ska vara noga. V70 kallas den i folkmun, och V700 står det på däcksidan… Ja, jo, men vi tar lite tea time och en bisquit på det så blir det bra.
Nedan; 285/30/18 runt om. Hade gärna haft lite högre profil, typ 35, men detta är porschedimensioner och vanligt förekommande oavsett tillverkare. Liggande fälgen är 10″ bred och stående är 10.5″. Egentligen hade ett 295 däck varit bättre bak, men nu föll det sig så att det visade sig vara lite tight i hjulhuset med 295 och i ett initialt skede var det enklare att gå ner lite i däckbredd. På sikt skall det nog kunna trimmas in så att 295 får plats men första omgången blir det som sagt 285.
Nedan; Man vet vad man sysslar med när två hjul är fria från vikter och det med flestvikter har 25 gram. Gör inte så mycket egentligen om där skulle sitta 50g också, men principiellt är det ju fint att klara sig utan balanseringsvikter.
Slutmontering: Framvagn
Framvagnen är också på plats efter att alla prylar kommit hem från ytbehandling.

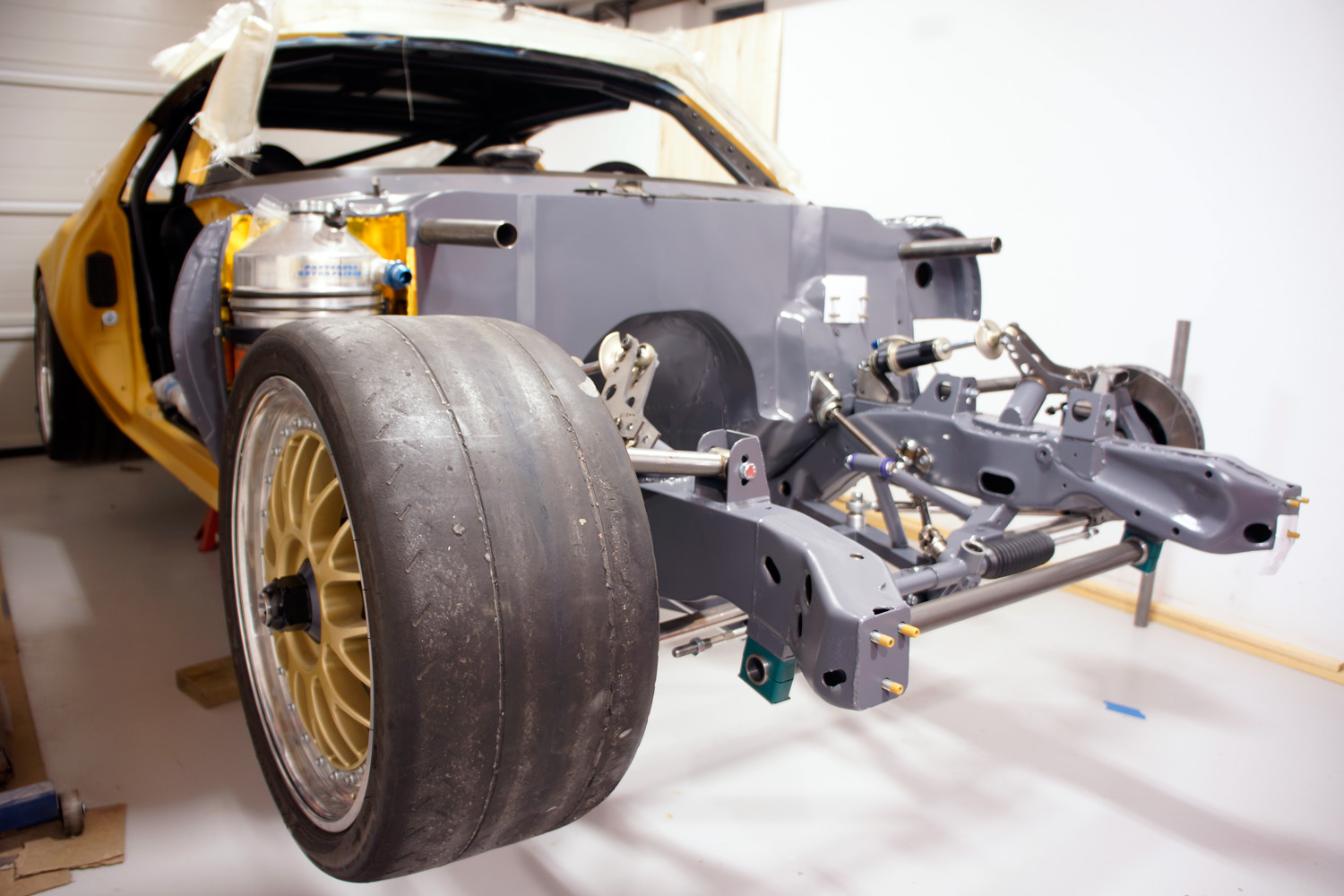

Ovan; A-armar, styrspindel, pushrods och styrstag är på plats. Där inte Nyloc-muttrar används (tex där skruv är dragen i gängat hål) är skruvarna låsta med Nord-Lock-brickor. Vipparmarna som skymtar i bakgrunden är fortfarande temporära. Material har köpts hem för slutgiltiga versioner, men det blir nog inte förrän efter provkörning och utsortering. Högra bilden visar Caster och Camberjustering som görs med shims. Lite mer tidsödande, men F1 använder ju shims och det var argument nog för Pontiacen…
Camber justeras med aluminiumblocken som håller spindelleden i spindeln. Genom att shimsa här kan man få mer eller mindre Camber. Caster justeras mellan spindelled och länkarm (man kan ana en bricka på varje sida) samt på motsvarande sätt längst in på länkarmen. Förutom att 4° caster är inbyggt i spindeln, så finns det justermån mellan 0-10° på länkarmen (-4 + 6° intervall med andra ord). Camber är satt till 1,5° initialt, men kan ökas ända till 4,5° om det skulle behövas.
Nedan; Laserskurna värmeplåtar i polerat rostfritt. 1mm och spegelblank yta (man ser reflektionerna av lite delar som ligger mot väggen på andra sidan garaget!). Skydd för gummidamasker på spindelleder, samt ett hål för kommande bromskylning (mer om det i senare uppdatering).
Högra bilden visar muttern till undre spindelleden. Ett ganska litet hål där en 26mm nyckel skulle pressas in och dessutom vridas. Det gick faktiskt, på håret. Minns inte att jag har räknat på detta, men det var för tight för att vara tur så det måste tagits i beaktning när spindlarna byggdes.
Nedan; Om du vet vad du ska titta efter, så ser du styrutslagsbegränsarna som har trätts på styrväxeln för att förhindra att bromsoken tar i bärarmarna. Målet var 33° styrutslag åt varje håll men det slutade på 27° vilket få anses vara helt OK. Det är bara något mindre än produktionsbilar – som inte har 295or fram.
Även returledningarna för torrsumpspumpen skymtar på bilden. AN-kopplingar uteblev pga platsbrist…
Nedan; Då åker hjulen på för sista gången då.
Hahahaha! Den var bra!
Ovan och nedan; Push-rod upphängningen har det lagts mååånga timmar på att få rätt. Den är så linjär det går att få, dvs 1:1 mellan kolvstång och hjulrörelse. Fjädringsvägen är ±50mm. Svårt att få bild på grejerna, men ur tre olika vinklar kan man i alla fall ana hur det fungerar. Lagringen i vipparmen är en bronsbussning. Pga höga belastningar och små vinkelrörelser, blir det nog lite utvecklingsarbete när bilen rullar för att få det glappfritt över tid.
Nedan; Värmeplåt, bromsslang och kabeldragning för ABS-givaren. Övre spindelled kommer från SAAB 900, nedre från Mazda Miata och styrleden är Volvo 240. Styrväxeln är Ford Sierra, rattstången är Opel Corsa, hjullagret är Corvette. Hembyggen är alltid en äkta cocktail av prylar. Hopplock eller russinen ur kakan är upp till betraktaren att bestämma.
Värmeskyddet kommer sannolikt skydda spindellederna fullt tillräckligt.
Framvagn
Fortfarande jobb kvar, men det är lättare att hitta motivation när det börjar se ut som en bil. Övre och undre länkarmar på plats, push-rods fixade, spindlar monterade och bromsskivorna hänger på mest för att…
Kvar att fixa är bland annat styrarmar på spindlarna, länkaren till styrväxeln, lite shims för att ställa hjulvinklar och annat. Sakerna kvar att fixa är nästan räknade på två händer, vilket innebär att det inte borde ta allt för lång tid.
Kan du som läser här laserskära aluminium, så hör gärna av dig med en kommentar till inlägget.
Ovan; Pushrods (även om vipparmarnas geometri skall göras om), länkarmar, spindlar och styrning på plats. Länkhuvuden kommer få gummiballonger som skydd senare. Även torrsumpstanken till motorn har hittat dit.
Nedan; 18×10″ fälgar, med 285×30-däck. Röret i längst fram är tänkt att bli framtida krängningshämmare. Så fort det finns en närmare viktuppskattning på bilen, kan fjäderkonstanter och krängningshämmarkonstanter börjar räknas ut och därmed knivar dimensioneras. Tills vidare är det bara ett rör med andra ord.
Nedan; En liten avslutande bild som jämförelse i CADen och i verkligheten. Äntligen börjar det se ut som en bil!
Bakvagn! Bakvagnen! Den är ihop!
Det är verkligen 100% tempo på projektet för närvarande! När ”målet” kan börja sniffas ökar viljan av att korsa mållinjen. I detta fallet är mållinjen att få in bakvagnen i bilen för att få känna känslan av att projektet går framåt. Även om det återstår mycket jobb med att prova ut plats för fjädring, karossfärstärkningar osv. så är detta ett stort framsteg för mig.
Målet var att bakaxeln skulle vara testmonterad i bilen innan den siste maj. Med andra ord är man för en gångs skull före tidplanen, något som inte händer särskilt ofta i bilbyggarkretsar…
Ovan; Fläskiga fälgar och ball hjulupphängning. Det här kan bli ungefär hur bra som helst! Tänk om man hade kunnat köpa det här som byggsats istället! Vad najs det hade varit! Många timmar har lagts ned på svarvning, fräsning, kapning,, ritande, svetsning, räknande, konstruerande, funderande osv innan dags datum. Notera även mina billet MDF-bärarmar. Tack vare träets fjädrande egenskaper behöver man inte gummibussningar, utan kan klara sig med solida bärarmar. MDFen måste dock fuktskyddas för att klara av att köras i regn. Jo men visst…
Ovan; 34 svarvade detaljer, 2,4 meter svets (när den väl är helsvetsad), okänt antal kapningar, några kvadratmeter plåt och några hundra timmars nagelfarande i CADen så blev det till slut en bakvagn. Här syns även bromsokshållarna (tandpetarna ovanför hjulnaven).
Ovan; Med 295x30x18″ så ser det rätt kaxigt ut faktiskt. Den totala vikten på delarna som syns på bilden ligger bara några kilo över en tom 10-bultad originalbakaxel – med andra ord har tämligen många kilo sparats in på bakvagnen. Exakt hur mycket kommer bli väldigt intressant att se, men det rör sig om mer än 50 kg ofjädrad vikt som har bantats bort.
Ovan; Kan man inte ha en genomskinlig kaross så att konstruktionsporr av den här kalibern kan visas för omvärlden på ett enkelt sätt? Bakaxeln är nästan lite för mumsigt för att gömmas undan under en gammal 70-talskaross…
Så, då var det dags att montera den i bilen. Men vi kan väl dra ut på spänningen ytterligare några dagar, va?
Provmontering av hjul
Nja, det är kanske lite tidigt att kalla det provmontering av Pontiacens nya skor, men när det rostlagas behöver det ibland tas till drastiska metoder för att hålla motivationen uppe. Denna gång gjordes det genom att släpa fram BBS E87 fälgarna. 18×10,5″ bak och 18×10″ fram. Däcken som sitter på är utslitna Michelin Pilot Sport Cup. Jag fick dessa av Euromaster på Lundavägen i Malmö för att kunna rulla runt bilen i garaget medan Pontiacbygget tar form. Det känns nämligen lite surt att handla däck, som är färskvara, flera år innan bilen blir klar…
Nedan: 10,5″ fälg är tight i bakvagnen. Mycket pga. att skärmkanterna har en ca 30mm bred läpp inåt, vilket gör att hjulet måste sitta väldigt långt in för att inte förstöras. På insidan finns det dessutom en bubbla för baksätesbältet i framkant av hjulhuset som tar rätt mycket plats. Karossen kommer få en ny skärmkant, som stjäl mindre utrymme och bubblan till baksätesbältet kommer försvinna. Efter det ska det inte vara några utrymmesproblem.
Nedan: Att karossen är avsedd för en stel bakaxel är väl ganska uppenbart när man ser hur hjulet sitter i förhållande till rambenet. Det blir spännande att försöka planera in något annat än en stel bakaxel på detta utrymme!
