Drivaxlar, kardan, hjullager, spindlar osv
Post mappning
Det var bara att sätta igång. Nu finns det inget att skylla på.
Ovan; Efter ca en vecka var bilen tillbaka i garaget. Den konstigaste veckan på flera år när man kommer ut i garaget och möts av… inget.
Ovan; upp med bilen på pallbockar. Jobbet att hissa upp den tar ungefär 2h; 10 minuter för att ställa upp den på pallbockar. 1h 50min att ligga under den, pilla sig i naveln och beundra hur fet den ser ut…
Ovan; Först en kort översikt av hur allt stod till. Allting verkade fortfarande sitta fast, så när som på en slangklämma på vattenledningen till värmepaketet som behövde efterdras. Oklart om denna var lös redan från början, men det låter rimligt. En kvick inspektion på drivaxlar och kardan för och se hur de mådde, avslöjade en kardan som fortfarande var spikrak samt att en av drivaxlarna (som är kortade och svetsade och skall bytas ut mot sviktstål så fort bilen fått köra några kilometer och man fått känna att chassit är som det ska) kunde ana en viss vridning vid själva svetsen. I övrigt verkade allt vara som det skulle, förutom att bensinen nästan var slut. Undrar var den tog vägen egentligen, det var ju nästan full tank innan?
Angående den permanenta deformationen av drivaxeln, så blir det nog att tidigarelägga uppgradering till riktiga drivaxlar redan till i vinter. Det brukar vara fullt upp hos drivaxeltillverkare under våren och sommaren, och det är tråkigt om bilen står obrukbar under nästa säsong pga trasig drivaxel.
Nedan; Och redan samma kväll som bilen kom hem, så såg den ut så här. Nu är att-göra-listan diger och det finns ingen anledning att ligga på soffan.
Dedion, slutmontering
Förhoppningsvis åker hjulupphängningarna ihop nu för sista stunden innan det är dags för jungfrufärden. Det ser rätt mysigt ut när det är färg på alla prylarna får man nog säga.
Ovan; Dedionen har lackats i Temadur polyurethanfärg, bruten i RAL7015 som allt annat under skalet. Den var inte nådig att spruta med tanke på att där är ungefär en miljard skrymslen och vrår som skall täckas utan att det ska bli rinningar någon annanstans. Fick bli att pensla alla dolda ytor och inuti rörstumpar etc där man var övertygad att sprutan inte skulle komma åt. Därefter sprutades alla enkla ytor och till slut penslades alla skrymslen som missats igen. Hittar fortfarande en del här och där som man kan ana grundfärgen igenom men det får duga nu. Hållarna för spindlarna är gulkromaterade i något värdelöst miljöbad. Det var bättre förr när inte alla företag var ISO14000-certifierade… Får se hur länge det håller. Rostfria bromsrör, för det är snyggt.
Ovan; Infästningar för nedre länkarmar. Allt eftersom skruvar momentdras, märks de med ett färgstreck. Mest för att enkelt kunna se om man kom ihåg att spänna skruven, eller om den rört sig när allt börjat vibrera… Bromsslang mellan kaross och dedion, samt drivaxlar skymtar också på bilderna. Även P-bromsvajrar skymtar på bilen – en av få saker som är original Firebird -70.
Nedan; Diff och drivaxlar. Diffen sitter monterad i förlängning av burem. Drivaxlarna är kortade, kommer få följa med tills bilen är provkörd och därefter blir det till att beställa riktiga axlar. Även slangstosen för bromskylning skymtar på högra bilden till vänster om drivaxeln.
Ovan; Panhardstag. Steglöst justerbart i karossen och hål i dedionen. Tornet för tredje länken syns också, samt hållaren till diffen märkt Pontiac. Diffen sitter i fyra infästningar, vilket visade sig vara ett H-e att montera. Tre infästningar hade varit betydligt bättre (och så som den sitter original, men ibland tänker man inte på det uppenbara).

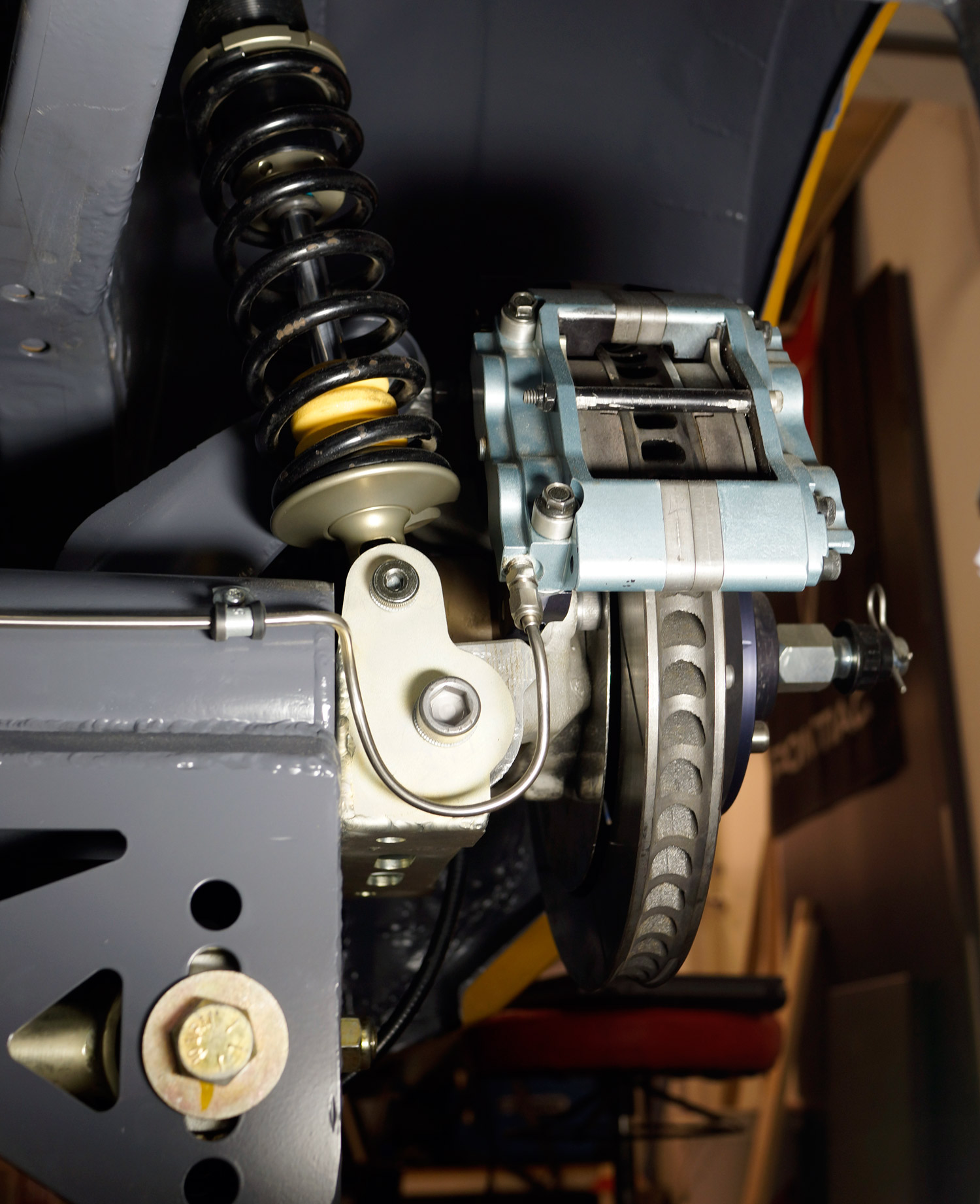

Nedan; Bromsok, coilovers och infästningen av panhardstaget. Coilovers monterade längst ut ger motion ratio 0.98:1, dvs tämligen bra. Belastningarna på själva dedionen är förhållandevis låga, då momentet från acceleration går in i diffen (och därmed buren), samt coiloverserna sitter infästa rakt ovanför spindlarna vilket ger väldigt små (obefintliga) brytkrafter. Kvar är moment från insbromsning, samt flex vid acceleration som kommer resultera i (mer eller mindre) toe-out – en nackdel med många dedioners konstruktion. I detta fall har godstjockleck dimensionerats för att hålla flexet till en acceptabel nivå.
Nedan; Det är totalt omöjligt att få översiktsbilder med kameran, så här är några bilder från CADen.
Kardanaxel
Kardanaxel blir, som allt annat, speciallängd för att passa med den tillbakaflyttade motorn. För många år sedan införskaffades en Ford Motorsport 3″ aluminiumkardan. Den verkar hålla för de flesta Fordägarna (Fordägare brukar ha fullt upp med att få resten av bilen att hålla, så de kanske inte märker att kardanen också går sönder…) och med tanke på att Pontiacen blir så lätt att ankare behövs när den skall parkeras, känns det som den kommer leva ett ganska bra liv i Pontiacen.
Längden var ju så klart fel, och att få tag på någon i Sverige som kunde tänka sig att korta en aluminiumkardan visade sig vara svårare. Balansering gick att lokalisera dock, men då behövde den vara färdigkortad innan.
En utmärkt anledning att införskaffa en AC/DC-TIG för att kunna göra jobbet själv med andra ord. Kortningen blir ju ganska dyr om man tar med svetsen i kalkylen, så det får man helt enkelt låta bli att göra. En AC/DC maskin är ju dock något som är väldigt bra att ha, och nu när man äntligen hittat en anledning att köpa en gäller det att passa på. Blir nog inte sista aluminiumprylarna på Pontiacen…
Ovan: Patienten på (det kliniskt rena) operationsbordet. 137mm skall kortas, men det behöver planeras lite eftersom änden för knutkorset inte går att spänna upp i svarven.
Nedan; Änden uppspänd i svarven. Den får svarvas rätt från början (en tolk tillverkades för att hitta rätt diameter för röret) eftersom chucken håller på de sista millimetrarna (som får stickas av innan den plockas ur). Inget vidare enkelt att spänna upp den – Ford verkar slarvat från början, så hela änden kastade drygt en millimeter (men sånt verkar man glatt balansera bort i serieproduktion). Efter ganska mycket om och men satt den dock rätt i svarven.
Ovan; Hmmm, det är något som saknas på den här kardanen…
Den gör sig helt enkelt bättre som polerad!
Nedan; Omsvetsningen närmast diffklumpen – jag antar att Ford är bättre på att svetsa än mig, och då är sannolikheten störst att den går sönder i den nya svetsen. Går den sönder, är det bra om det inte blir ett spett ner i asfalten som sliter loss hela bakvagnsinfästningen. Har inte gjort något fäste för det, men gissningsvis kompletteras axeln med en fångring i framtiden, även om det känns lite dragracingvarning på den…
Nedan; Same but different, som kinesen hade sagt! Kortad, polerad och balanserad! Visade sig att det var obalans i båda ändar (skäms, Ford!) men det fixade Göteborgs Kardanaxelservice till. Visade sig vara ganska få som ville balansera aluaxlar (eftersom alla svetsar på stålvikter), men ovan nämnda företag verkar ha gjort ett väldigt bra jobb.
Dekaltrimning, ja… Hmm. De två svarta parallella strecken är för att upptäcka om materialet vrider sig med tiden (dvs om axeln är på väg att bli utmattad). Texten tillkom av bara farten. Kardanaxeln döljs effektivt bakom avgassystemet, så knappt ens besiktningsmannen kommer kunna se den…
Drivaxeldamasker, det löste sig
Fortsätter förra veckans raljerande kring damaskerna och hittar någon sida på nätet som beskriver hur man sticker av flänsarna till diffen och borrar nya mönster för att kunna köra Porscheknutar med Ford 8.8-klump. Jättebra, men det känns lite trist att börja om nu, särskilt eftersom man med porscheaxlarna fortfarande behåller yttre Lincoln-knuten.
Denna och förra veckans post beskriver ett arbete som sker till och från under flera veckor (samt några nätter då sömn hade föredragits istället). Till och från kollas alternativen upp. Flera av alternativen kollas dessutom flera gånger, i hopp om att internet har ändrat sig och blivit snällt. Det har det inte.
Men så kommer snilleblixten, som anses självklar i efterhand, att utöka sökningen kring systerbilar. Inte bara till de som har samma bakvagn, utan till de som använder samma diffklump istället. Vilket även inkluderar bilar som Ford F150, Lincoln Navigator, Ford Explorer och ett helt batteri med andra fordon.
Plötsligt trillar det upp nya sökträffar på eBay, nya affärer som listar komponenter. Gud verkar ha anlänt med damaskåterbäringen som eftersöktes i förra veckan.
Ovan; Plötsligt finns de bara där, på eBay av alla ställen. Hela internet har dammsugits, och nu finns de framför näsan på en. Haschtag Win på den liksom!
En eBay-säljare får förtroendet att leverera damasker efter att ha visat dimensioner som stämmer ganska bra överens med Mark VIII. Visserligen lite små, men gummiprylar brukar vara övertalbara när det gäller töjning. Leveransen tar evigheter känns det som. Två evigheter till och med, men till slut finns de hemma i garaget och skall bara provas.
De passar. Lyckan är obeskrivlig och motivationen når nya toppnivåer!
Ovan och nedan; Montering av drivaxlarna var tämligen rätt fram.
Reservdelsförsörjning – damaskjävlar
Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar. Projekt byggda i Europa bör byggas med Europeiska delar.
Precis.
Den här typen av omfattande projekt har alltid sin beskärda del av motgångar. Det har hittills varit förhållandevis lite, men just drivaxlarna visade sig bjuda upp till en riktig strultango.
Ovan; En av låsringarna sprack när axlarna demonterades. Att få tag på en ny var lättare sagt än gjort eftersom måtten var lite ovanliga. Det hade inte gått, om jag inte gnällt på ett forum där en vänlig läsare gick ut och inventerade sitt garage – hittade två C-ringar i nästan exakt samma dimensioner, tog sig tid att kontakta mig och erbjuda mig dessa, samt lägga sakerna i kuvert, frankera och lägga på lådan. Ett beteende som är lite ovanligt i dagens självupptagna värld. Ett oändligt stort tack skall denne personen ha – helt ovärderlig hjälp!
Tyvärr är dock inte detta den enda motgången…
…”Någon” har nämligen råkat köra en skruvmejsel genom ena damasken vid demontering.
Ingenjörajäveln ska alltså inte bara trumlas i ett bad av svarvspånor och tvagas med rostfri stålborste (från ”länkarmsfadäsen” här om veckan), utan därefter även doppas i begagnat drivaxelfett (alla vet hur det luktar). Man kan såklart rädda klanterier likt denna genom att beställa hem reservdelar och ha på hyllan när det är dags för återmontering, men detta gjordes inte. Antagligen pga det helt enkelt var omöjligt att få tag på reservdelar, i kombination med en slapphänt 80-talist med inställningen ”men ååååh palla, det fixar jag sen liksom”.
Ovan; Det är ett yttepyttelitet hål, här på bild lagat med cyanoakrylat i ett försök att reparera befintliga damasker. Lagningen blev nog bra, och kommer nog att hålla. Men det känns ändå lite risky att förlita sig på dessa. Dessutom behöver reservdelar finnas om/när dessa går sönder så om man låter bli att försöka hitta nya damasker nu, skjuter man bara problemet framför sig.
Men det är ju bara att leta upp lämplig internetshop och köpa en uppsättning nya?
Drivaxeldamasker till Lincoln Mark VIII, som tillverkades mellan 1993 och 1998. Lincoln… Få se nu, Ford lade ner märket vid 2008. Reservdelsförsörjning, från nedlagda märken? Lika troligt som att solcellsdrivna ficklampor eller pedaldrivna rullstolar skulle bli nästa storsäljare.
Efter några timmars googlande börjar insikten om att de faktiskt inte finns som reservdel längre komma, men en del företag verkar fortfarande ha lite gammalt liggandes på hyllorna. Med andra ord inventeras varenda drivaxeldamaskåterförsäljare (hej, Sture Allén) för att se vad som finns. Yttre damask finns lite överallt. Inre lyser med sin frånvaro. Det är så klart inre som är trasig.
Forumanvändare borde ha svar? Lincolnförarna verkar dock inte vara den typen av bilägare som byter damasker för skojs skull. Svaren uteblir och ovissheten är fortfarande komplett.
Det säljs ”refurbished half shafts” i någon form av utbytesprogram, så damasker måste finnas någonstans. Drivaxlarna är ju kortade, så det är knappast lönt att köpa nya kompletta axlar. Timmar och åter timmar på google leder mig fram till en gammal HTML-sida om en kille som byter bakvagn i sin Mustang och skriver om nåt litet företag i innersta USA som hjälpte honom.
Hittar företaget, inser att det är fax som gäller om man ska ha tag på dem då inget telefonnummer eller mailadress finns på hemsidan. Faxar flera gånger utan svar.
Hittar även några andra företag som sysslar med drivaxlar. Ett svarar att ”jajamän, de har minsann damasker på lager – hur många vill jag ha?”. Lyckan är komplett! Prisa Gud, här kommer damaskåterbäringen! Jag tänker att tio stycken är lika bra att köpa, men priset är ganska saftigt. Fortsätter konversationen, dubbelkollar några mått, skickar bilder och allt är ”inga problem”. Varningsklockor ringer – har de koll? Ber om bild tillbaka på produkten de planerar att UPSa till Sverige. Ingenting stämmer, man ser direkt att den inte passar. Konfronterar dem och frågar hur de tänker sig att den skall passa – möts av tystnad. Tillbaka på noll. Prisa inte Gud. Förbannade drivaxeltillverkare, utsända av Satan själv för att försvåra för entusiaster.
Ovan; Drivaxeldamaskjävlar. Två stycken.
Tillbaka till internet då. Dags att börja leta gemensamma bilmodeller där samma bakvagn funnits. Lincoln MKVIII, Ford Mustang SVT Cobra (specialmodell med individuell bakvagn), Ford Thunderbird och någon Oldsmobile. Mustangen har större drivaxlar, så de damaskerna passar inte. De andra tillverkas det inte heller några damasker till längre.
Någonstans i misären önskar man sig att man hade europeiska delar. Även om de inte fanns längre, hade det varit enklare att traska in på Biltema och hitta något som låg nära i dimensionerna. De stora reservdelsnasarna har inte mycket amerikanardelar på hyllorna och tyvärr skiljer sig det en del kring kulturen olika bilbyggarkontinenter har. Millersippande, köttgrillande och beväpnade konstruktörer i USA väljer helt andra dimensioner på sina damasker än sömnframkallande, humorlösa och gråklädda Düska ingenjörer.
Det ser helt enkelt mörkt ut och funderingar kring hur man tillverkar gjutverktyg för damasker börjar mala i bakhuvudet. Även funderingar kring va fan man håller på med egentligen vaknar till liv – alla andra tittar på TV, umgås med vänner eller sover medans en annan sitter och kuckelurar i garaget och försöker sig på stordåd. Kanske dags att bli som alla andra istället?
Bilhelvete.
drivaxlar – kortning
Svårt ämne det här – att korta drivaxlar. Det ses som hilly-billyteknik av många, medan andra alltid berättar om en kompis kompis som körde kortade drivaxlar på sin top-fuel dragster och som höll för ungefär åtta miljoner hästar i 200 år. Helt sant, kompis kompis så de känner typ oftast varandra. Nästan.
I detta fallet kan man se det från en annan sida; Bakvagnen är byggd från blankt papper. Där är inte så många saker som i teorin kan gå snett, men å andra sidan brukar det sällan vara de sakerna man aktivt förebygger utan de oförutsedda som strular i slutänden. Specialtillverkade är relativt dyrt – 6000:- för två stycken.
Att sortera ut bakvagnen tar gissningsvis 50-200 mil kanske innan man har säkrat att allt håller och fungerar som det är tänkt. Då är man sällan uppe i 250km/h. 0-100km/h under tre sekunder förekommer inte heller så ofta. 50-200 mil kan man använda hembygdda drivaxlar, och därefter kan de uppgraderas till specialtillverkade om man inte insett att hela bakvagnen behöver konstrueras om.
Nu behöver nog inte hela bakvagnen konstrueras om – men du fattar säkert – det finns en ovilja i att investera i specialprylar som kanske måste kasseras efter första säsongen. När allt väl fungerar, ska jag köpa drivaxlar som får Formel1-teamen att kännas som amatörer. Om man nu kan få sånt för 6-7kkr…
Ovan; En rad olika tekniker gicks igenom och via internet försökte förstahandserfarenhet sållas ut. Verkar som att vanlig V-fog och pinnsvets är en ganska tillförlitlig metod då pinnen skapar en förhållandevis mjuk och duktil fog.
Nedan; Sådärja, inget att be för. bara att såga av axlarna. Innan de kapades, rensvarvades de från tidens ytbehandling – rost alltså. Därefter V-formades de med vinkelslipen. Efter dessa bilder ökades V:et till ca 30mm/axel. Dvs fogen blev totalt 60mm bred – många svetssträngar blev det innan den var fylld.
Nedan; Svetsad och grovsvarvad. Rotation med indikatorklockan för att hitta var den slår (drivaxlarna svetsades spända mot en V-profil, men de slår sig lite ändå). När läget var lokaliserat, flyttades drivaxel och indikatorklocka över till pressen där den justerades. Det blev några vändor fram och tillbaka, men till slut slog de på mindre än tre hundradels millimeter.
Nedan; När axlarna inte slog längre, var det bara att svarva det sista och därefter slipa med smärjelduk tills att skarvarna försvann. Notera märket på svarvchucken för att alltid spänna in den i samma läge (eftersom den åkte fram och tillbaka mellan press och svarv).
Högra bilden, någon enstaka por här och där avslöjar att man meckat med axlarna, men annars är det svårt att se.
Nedan; Färdiga axlar, i väntan på lite färg. Så klart gick ett av clipsen som låser axlarna av vid demonteringen. Axlarna är Amerikanska (Ford 8.8-klump, Lincoln axlar). Jänkelandet har ju ”viss” fokus på stela bakaxlar, varför utbudet av delar till 90-tals delade bakvagnar är… obefintligt.
Mer raljerande kring obefintliga reservdelar och svart bälte i Google kommer inom några veckor. Det här är inte sista posten om drivaxlarna, tyvärr.
Drivaxlar
Eftersom drivaxlarna inte kan vara originallängd gjordes två tolkar för att enkelt kunna prova fram längder. Därefter har ett helt gäng inställningar på panhardstag, samt min- maxfjädringsväg testats innan längden slutligen spikats. Lite plats har lämnats för att inte drivaxeln skall riskera att bottna i inneränden (vänster på bilden nedan) pga flex i bussningar och material.
Ovan; Exotiska material används till prototyptillverkningen… VP-rör (PVC antar jag?), rostfri skruv och slangklämma (som om det egentligen skulle behövas) samt ytterändar i någon plast från skrotlådan på jobbet.
Fixturen blev ganska smidig att jobba med – bara släppa på slangklämman och justera längden något. Ytterändarna har flänsar som motsvarar samma flänsar på drivaxeln så längden blir direkt översättbar. Ytterändarna svarvades med någon hundradel i tolerans så att knutarna fick pressas fast (med handkraft).
Ovan; Ganska svårt att få en vettig bild med kameran, men här sitter i alla fall mocken monterad. Därefter var det att prova igenom max in- och utfjädring, med alla möjliga inställningar i sina max- och minlägen. Det blev några kombinationer, men till slut fixades en längd på drivaxlarna som funkade till allt.
På bilden ser man även bromsslangsdragningen med stödpunkt i mitten eftersom slangen annars hängde ner för mycket. Väldigt bra rörlighet i slangen ändå, tack vare att den inte sitter fixerad i stödpunkten, utan kan röra sig fritt (gummiklädd klämma där gummit avlägsnats och ersätts med en svarvad nylonring som träs över slangen).
bakvagnsdonator, Lincoln Mark VIII
Lincoln Mark VIII-bakvagnen är egentligen inget annat än en Ford 8.8 klump. Det borgar bra för tillgången på utväxlingar och reservdelar. Samma klump och drivaxlar användes på Ford Mustang mellan -99 och -04 och Lincoln mellan 98-02 om jag inte minns fel. Därför kryllar det av saker på e-bay etc och om t.ex. en drivaxel skulle gå sönder eller liknande, hittar man nya för under 500:-.
Nedan finns lite blandade bilder på drivaxlar, spindlar och diffklump från Lincoln Mark VIII.
Bussningar
Eftersom jag inte ville hänga upp diffklumpen i karossen med aluminiumbussningar, i alla fall inte till att börja med, tänkte jag leta upp lämpliga versioner i polyurethan istället. Original bedömdes vara för mjuka (fick i och för sig inga med, men mina generella erfarenheter av originalbussningar är de är i mjukaste laget när man bygger svängbil). Dessutom visade det sig vara betydligt svårare än jag trodde att få tag på originalbussningarna.
Det var inte enklare att få tag på polyurethanbussningar heller. Trots att bakvagnsklumpen ungefär är lika populär hos Amerikanarna som Kim Jong Il är hos Nordkoreanerna lyckades inte mina försök att rådfråga oraklet Google var bussningar kunde tänkas finnas. Detta trots att jag anser mig själv ha svart bälte i just googling. Tack och lov, visade det sig att min kompis Affe, han som bland annat skrapat rutklister och underrede tidigare i bloggen, nyligen hade skaffat sig ett rött bälte i att spåra saker via google. Efter att han fått nödvändigt underlag från mig tog det inte lång tid innan han letat upp Maximum Motorsport polyurethanbussningar till bakaxeln. Så nu är bussningarna i alla fall beställda och med lite tur har jag väl dem här om ”ett tag”, beroende på hur länge till Islänningarna envisas med att kasta upp aska i luften (just ett snyggt tack för att världen har räddat Island från att gå i konkurs…).
Diffkåpa
Lincoln originalkåpan är tillverkad i alu och väger förmodligen inte särskilt mycket. För närvarande har jag lite beslutsångest om jag ska spänna upp den i fräsen och skära bort örat på baksidan (biten på bilden där någon har ristat 241-B) eller om jag ska införskaffa mig en ny kåpa och spara denna för eventuell framtid.
Problemet är att dedionen sveper tight kring diffklumpen och då är örat helt enkelt i vägen. Kåporna växer dock inte på träd och om man någon gång i framtiden skulle ändra sig, är det ju tacksamt att ha kvar den här. Eftersom jag inte bestämt mig i dagsläget, får det lämnas som en cliffhanger till någon framtida uppdatering.
