Förlängning av stötdämpare

Det finns många tillverkare av stötdämpare, men Penske är nog den som är mest öppen med sin teknologi. Bra teknisk support som svarar utförligt och sakligt på mail, tekniska manualer med sprängskisser, information om shimsning osv. Känns bra för en gör-det-självare….

A_DSC8217
Ovan; Framdämparna är för korta. Detta var känt vid köpet, men priset var alldeles för bra för att motstå. Kompletterande delar för att kunna förlänga slaglängden köptes från Penske. Det var inte billigt. Fortfarande billigare än att köpa sprillans nya stöttor dock. På bilden syns befintliga coil overs, samt de nya delarna. Även de hemmasnidade lyftcylindrarna syns på bild, en lösning som kommer göra det betydligt enklare att komma över stadsdjungelns vägbulor…

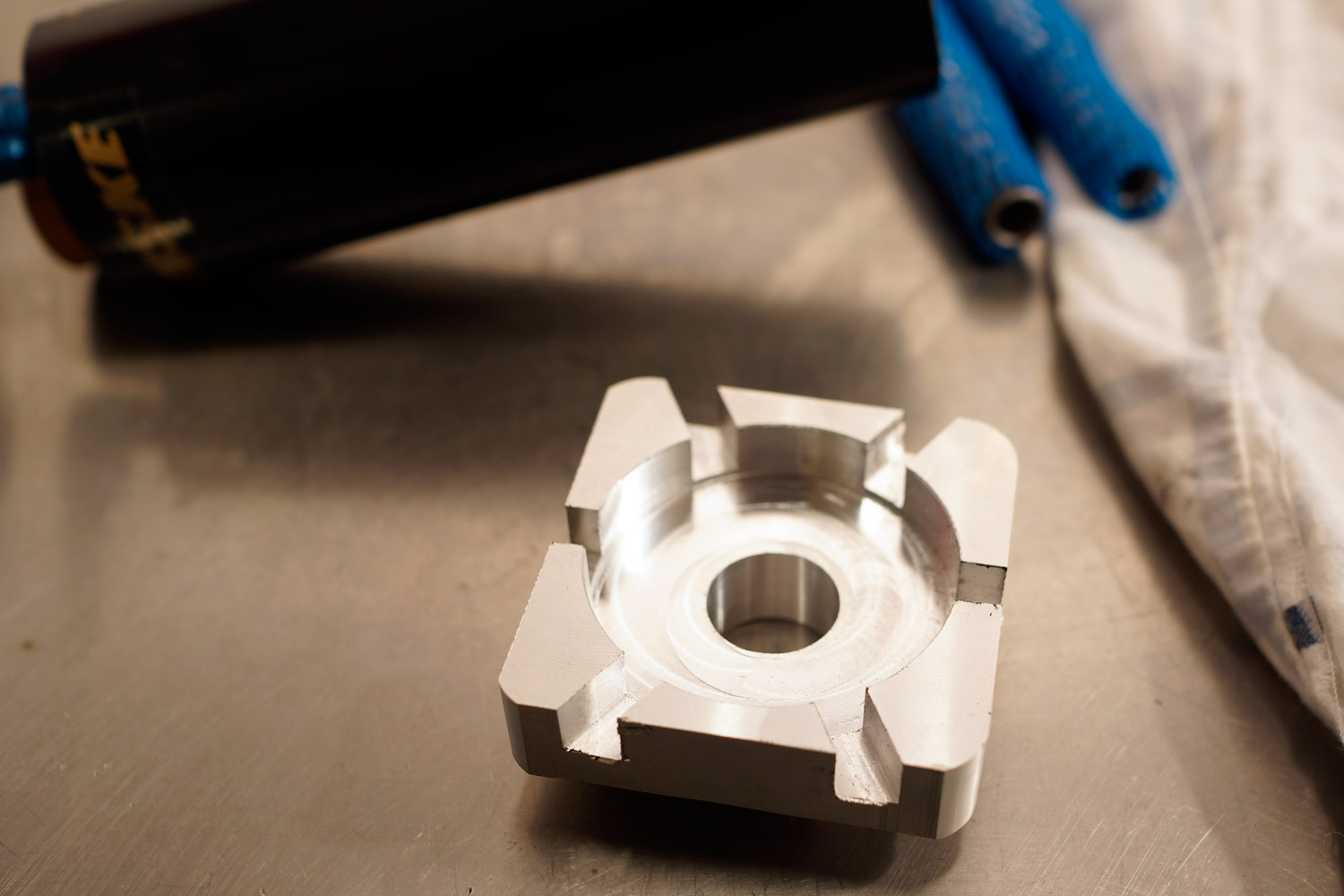

Nedan; För att kunna dela dämparna tillverkades en liten specialnyckel i fräsen
A_DSC8219
A_DSC8220

A_DSC8221
Ovan; Därefter plockades kolvarna ur dämparna och allt plockades ner i beståndsdelar eftersom kolvstången skulle bytas. En förhållandevis smidig operation.

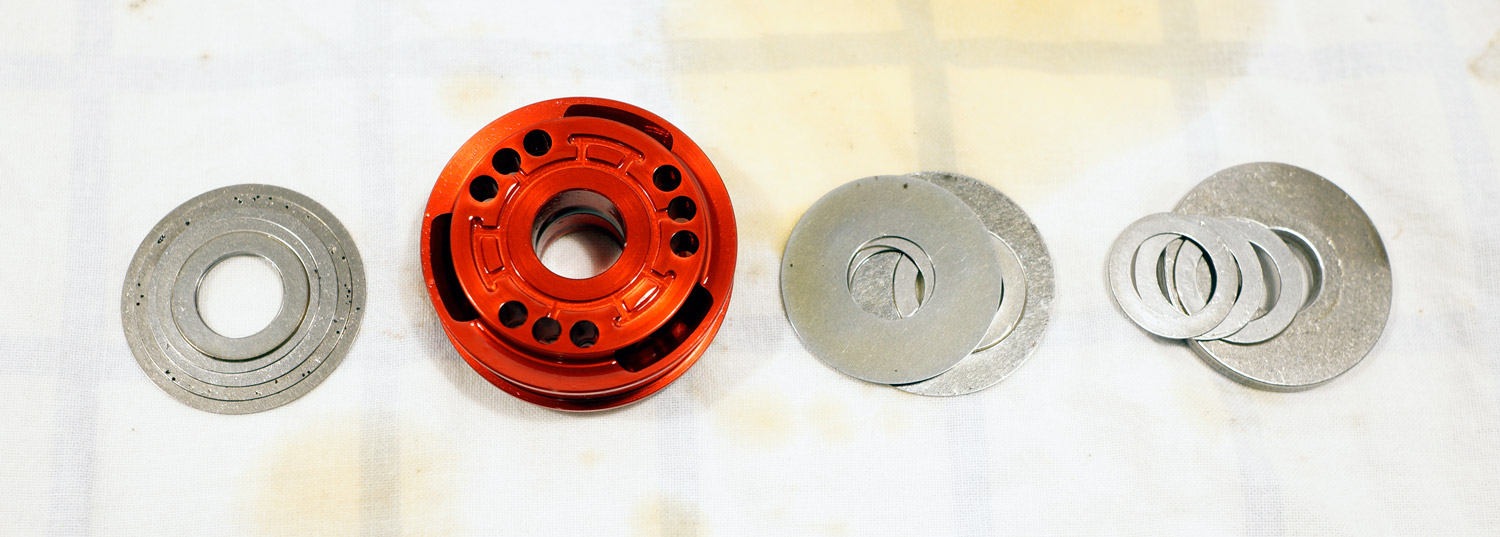

Nedan; Shimsningen demonterades varsamt, det mesta fotograferades samt mättes upp för framtida diskussioner med tillverkaren. När bilen fått bekänna färg, och vikterna är kända så kommer dämparna shimsas om. Dessförinnan får de gå med den inställningen som är nu, eftersom de kommer från en bil med liknande chassi som Pontiacen numera har (Lister Storm GT3).
A_DSC8224

Nedan; Hittills var det ganska enkelt. Därefter blev det betydligt drygare. För att lossa hatten på dämparhuset krävdes det ytterligare specialverktyg. Bacho råkade tillverka lämpliga verktyg (kameran gör inte rättvisa när det gäller längd på rörtången).
AFoto-2017-04-08-23-00-09

A_DSC8253
Ovan; Man tager vad man haver. En förstörd pinnfräs och en M4 omgängad till 3/32NC för att kunna lufta reservoaren.

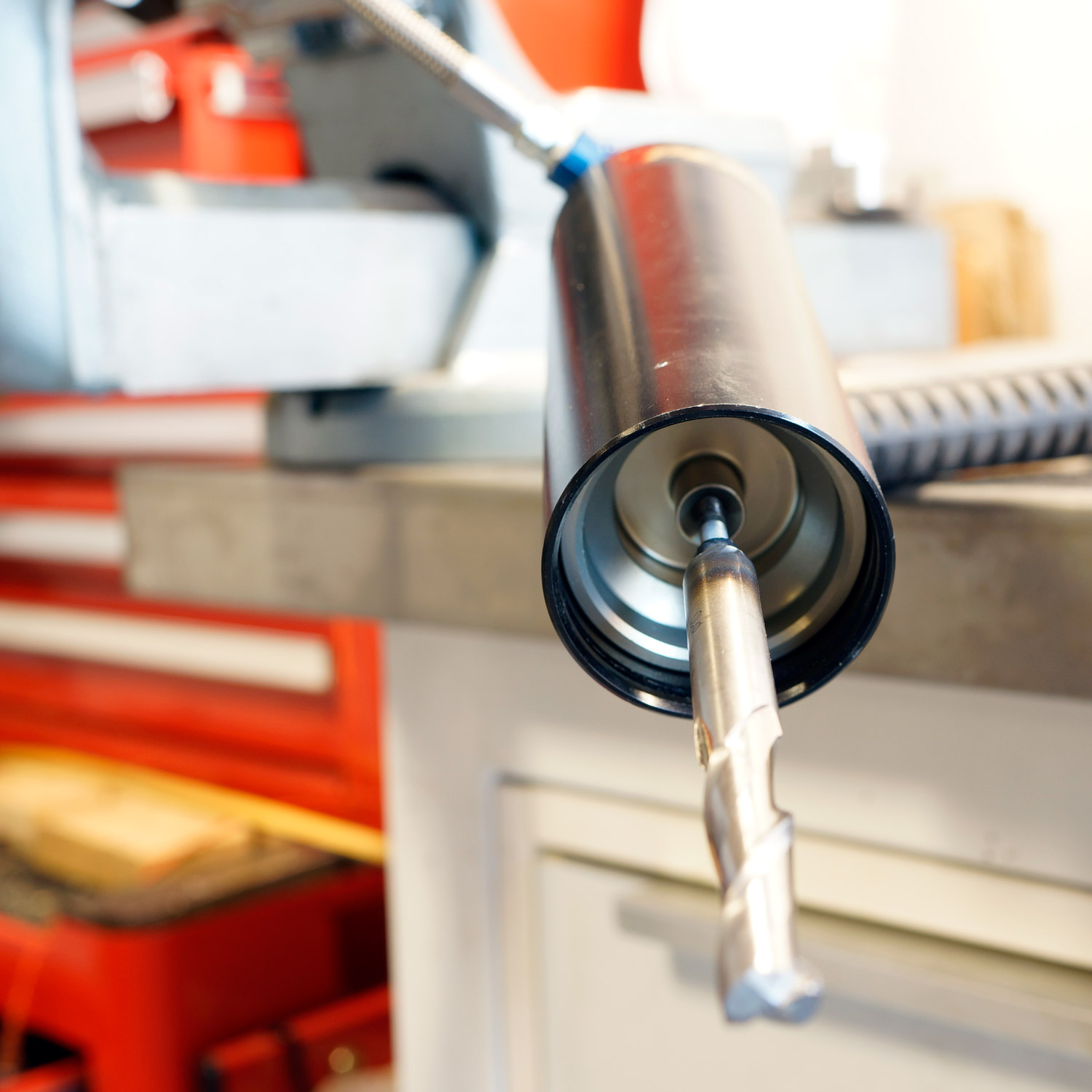

Nedan; Med senaste specialverktyget var det bara att fylla upp dämparhuset med olja och börja jucka fram och tillbaka tills luften var borta. Det gick ganska fort och smidigt.
A_DSC8259

A_DSC8254A_DSC8257
Ovan; …betydligt svårare var det i andra änden. Med reservoaren luftad skulle kolven stickas i och luftas. Detta görs genom att föra kolvstången upp och ned tills det slutar pysa luft runt kolven. Det är extremt trögt eftersom hela dämpfunktionen är aktiv. Det tog ungefär 3h pressande upp och ned. Därefter var det så mycket mjölksyra i rygg och armar att även om oljan visat sig vara kolsyrad hade hjärnan godkänt resultatet.

Nedan; färdiga pjäser. Skillnaden är knappt märkbar – den vakne ser att det är mer luft mellan lyftcylindern och övre infästningsörat på dämparen. Slaglängden är nu 150mm – 50mm för genomslagsgummit, 50mm fjädring in och 50mm fjädring ut. Det sista används också när framvagnen skall lyftas av kolvarna. Utväxlingen till hjulet kan varieras mellan 1:1, 1.5:1 och 2:1 för hjul:stötdämpare. Vi börjar på 1:1 är tanken.
A_DSC8263
