AC-paket

För hardcore fans som följer detta projektet så minns man kanske uppdateringen för tre år sedan att det köpts ett AC paket? Fullt förståeligt om de flesta följarna inte minns…
Vintage Air mini köptes för ett tag sedan, istället för att försöka leta donatorer på skroten. Ett tämligen (med amerikanska mått) fint byggt paket med elektriska spjäll, SPAL-fläktoch lite annat trevligt. En snäll kollega släpade hem detta på flyget. Bara historien om flygplatspersonalens irritation över ”trycksatta kärl” inte fick tas med på flyget är en historia i sig. Lång historia kort; Envis kollega – flygplatspersonal: 1-0.
Inga fel på paketet förutom en detalj; Det är recirkulerande! Dvs det tar inte in någon frisk luft, utan skickar bara runt luften inuti kupén. Så kan vi inte ha det…

a_dsc8055
Nedan; Stiligt paket. Dyrt, men kändes som helt ok produkt för pengarna faktiskt.

Nedan; Själva fläktinloppet sitter vänt nedåt, och framför inloppet löper såklart ingångar för vatten och gas. Med andra ord i princip omöjligt att få dit en friskluftskanal att ansluta en slang på.
Fläkten slets väck för att mocka upp en anslutning för luftkanal. Skrev ut en liten tolk i 3D-printern för att se att dimensionerna stämde. Nu ska bara luftintaget ritas, men det har inte gjorts än eftersom lämpligt friskluftsfilter skulle lokaliseras först (alltid bekvämt med filtrerad luft för en stackars pollenallergiker…).
a_dsc8056a_dsc8040

Nedan; För att flytta luftintaget från alla slangar, fick fläkten helt enkelt vändas 180 grader. Eftersom den offsetade för mycket inåt och tog i burrör och lite annat, fick den samtidigt vridas något. Några pappmallar (och noggranna CFD-analyser för att försäkra sig om laminärt flöde, haha!!) senare så gick det att skriva ut en luftkanal i 3D-printern.
a_dsc8042a_dsc8057

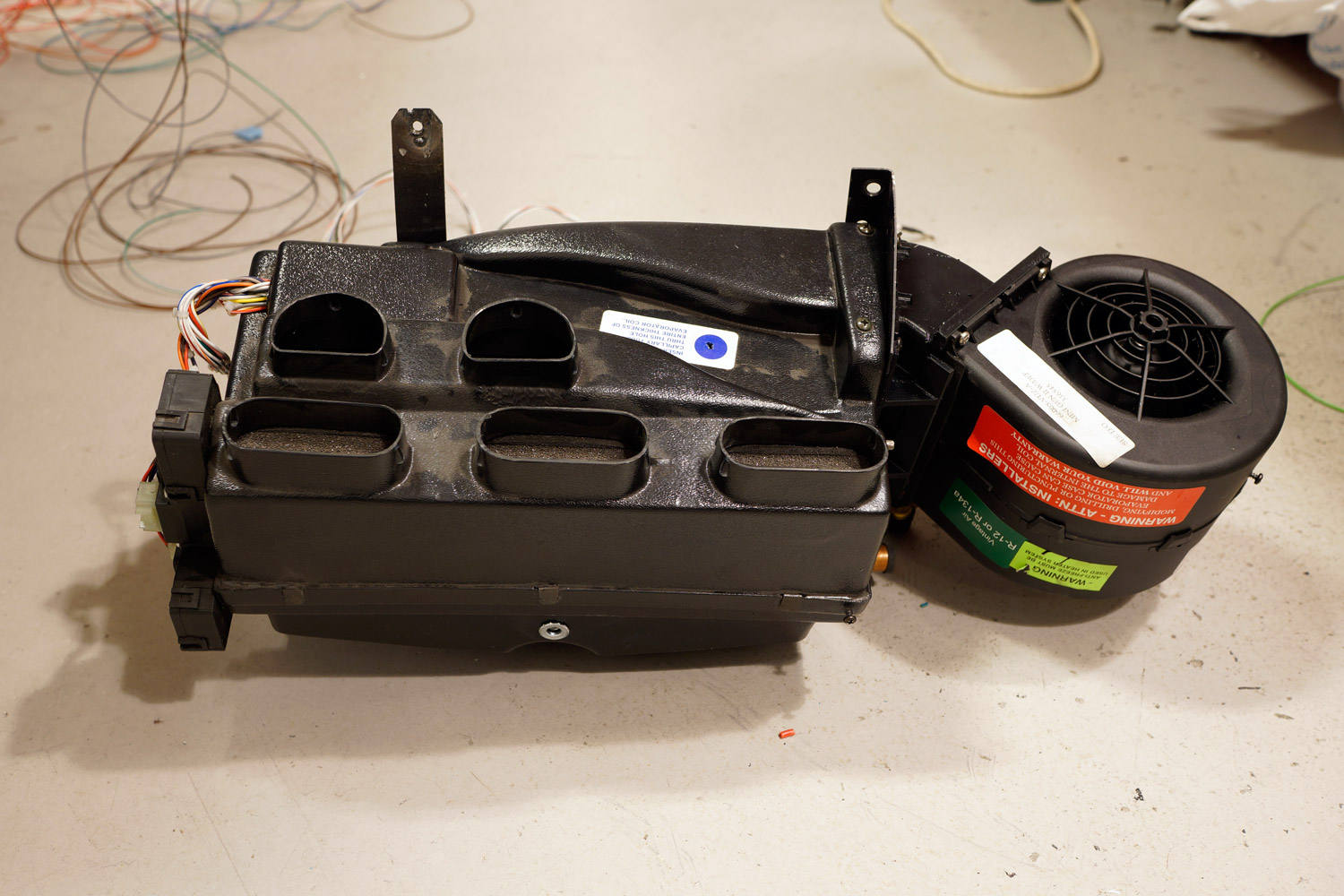

Nedan; Ett något justerat paket. Ser lite lustigt ut, men det är ingen som lider av det när det väl är på plats.
a_dsc8058

Nedan; På plats…
a_dsc8061
